语音模块(JQ8900)

## 模块特征
* 支持MP3、WAV硬件解码
* 支持FAT文件系统
* 支持采样(KHz):8/11.025/12/16/22.05/24/32/44.1/48
* 24位DAC输出内部采用DSP硬件解码，非PWM输出，动态范围支持90dB，信比85dB
* 多种控制模式、两线串口模式、一线串口控制、按键模式
* 支持U盘、TF卡、SPIFLASH
* 支持USB声卡，读卡器，HID控制
* 支持SPIFLASH模拟成U盘，直接像操作U盘一样更新SPIFLASH里的语音
* 支持上一曲，下一曲，播放、暂停、停止、选曲、等常用功能控制
* 支持播放曲目序号获取，总曲目及目录总曲目等信息获取
* 支持各种信息查询，轻松获取语音芯片的当前状态
* 支持指定曲目插播，即可以暂停当前播放的音乐，播放插播的曲目，播放完后返回原来曲目断点处播放
* 支持中英文路径插播，除了指定曲目插播，也支持指定路径插播，发送插播的路径即可实现
* 支持跨盘符插播，如插播内容存储在SPIFLASH
* 支持指定中英文路径播放，无需知道要播放的内容的序号，直接发送所在的路径即可。
* 支持智能组合播放，特定的文件夹里的歌曲组合，发送曲目名即可组合。
* 支持30级音量调节
* 支持5种EQ调节
* 支持7种播放模式控制，可以适应不同的应用
* 支持循次数设置，更多应用，更人性化
* 支持系统深度睡眠，睡眠后电流低至600微安，可以通过一线串和指令IO唤醒
* 支持指定时间快进，快退
* 支持指定时间段复读
* 支持指定从指定的时候点开始播放
* 支持外输入音频和MP3音频混合，外输入、MP3输出、外输入和MP3混合三种输出切换
* 专用的BUSY信号输出指示
* 支持各种状态变化信息返回，如设备插拨等成熟的指令和指令解析，让应用更稳定
* 专用配套上位机，快速上手，方便调试，指令自动生成

## 更换语音内容
此芯片的优势在于能够灵活的更换 SPI-flash 内的语音内容，省去了传统语音芯片需要安装上位机更换语音的麻烦， SPIFLASH 直接模拟成U盘，跟拷贝U盘一样，非常方便。使得产品研发和生产变得便捷简单。一线串口控制模式、RX232串口控制可选，为研发提供更多的选择性。
`USB数据线连接芯片，插上电脑，电脑会自动识别，如下图所示：`
![](/media/202210/image-aaf5e257eead404c91c59809c63566e2.png)
然后双击新盘，把要放置的声音拷贝过去即可

## 引脚说明

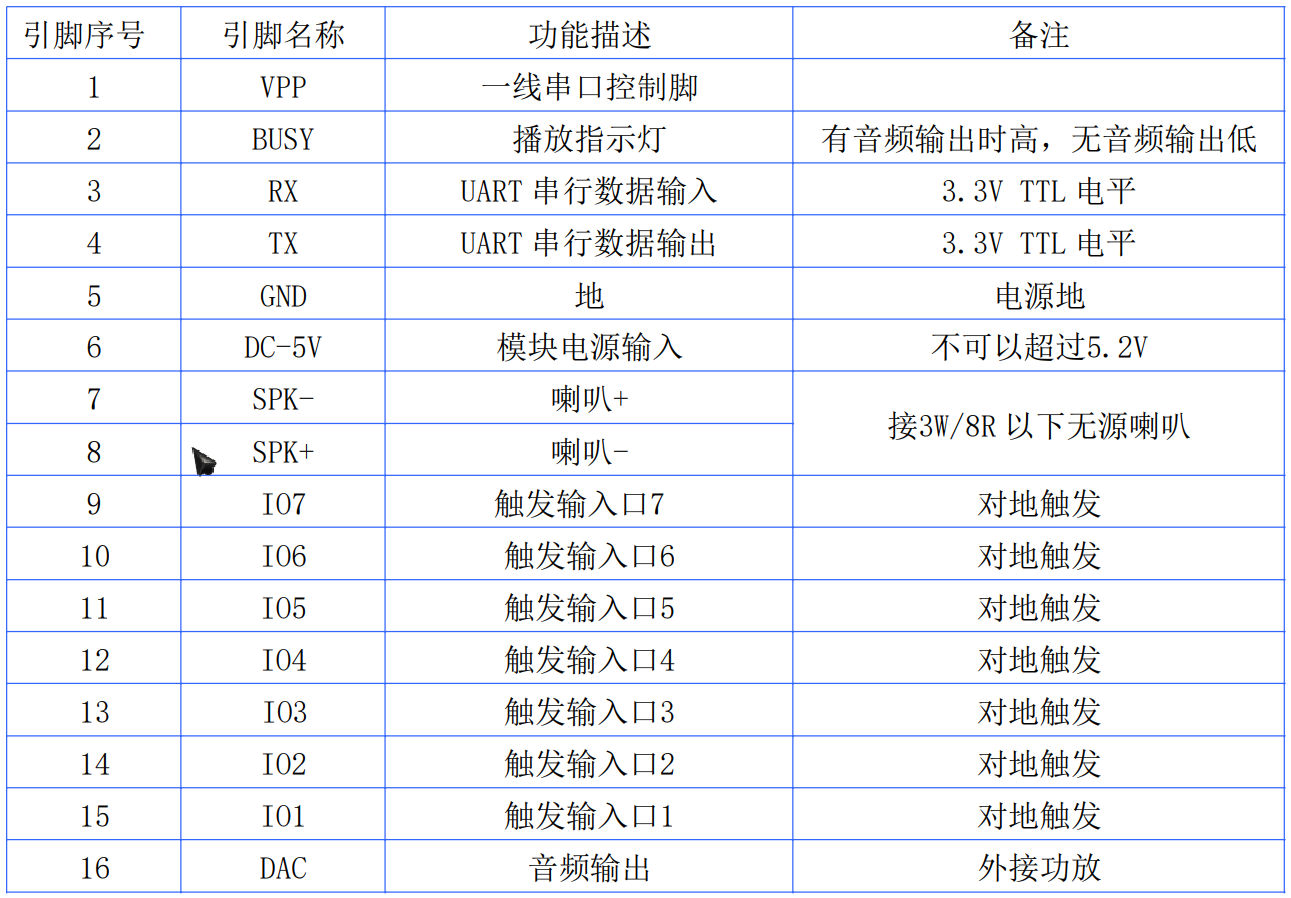

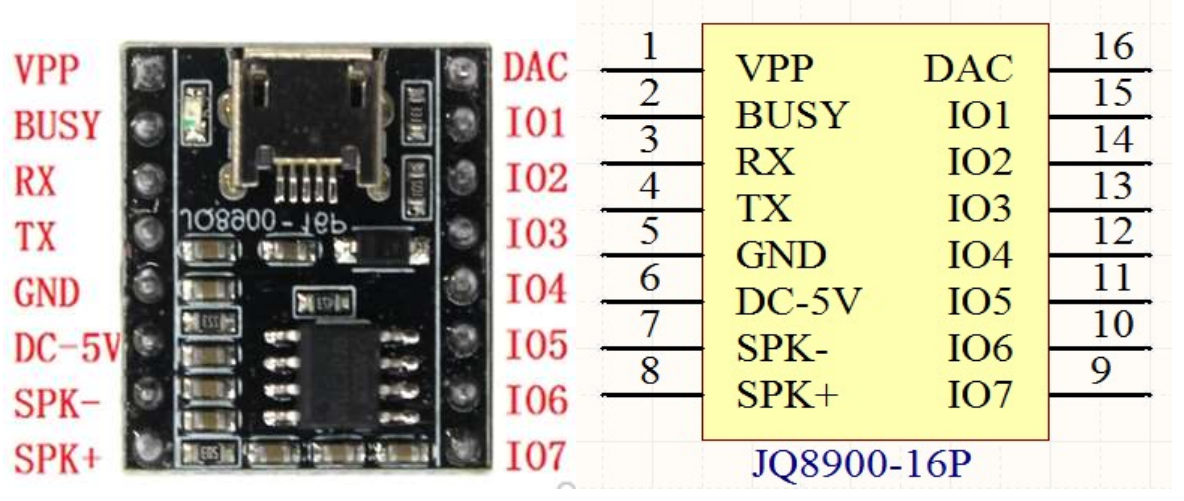

![](/media/202210/image-f727490f9bc644c2b5a488395b74b20d.png)
![](/media/202210/image-d238ba2e5e794501a575c872b4344764.png)

## IO口触发使用
### IO使用播放文件命名规则
5位数字进行命名，即00001、00002...00007

### 一对一触发

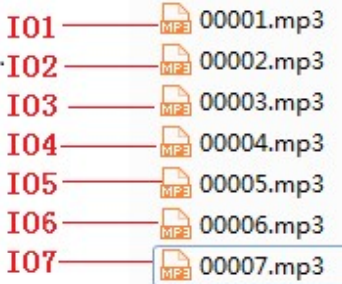

![](/media/202210/image-315c461d1f80463585fec73a03f6068f.png)

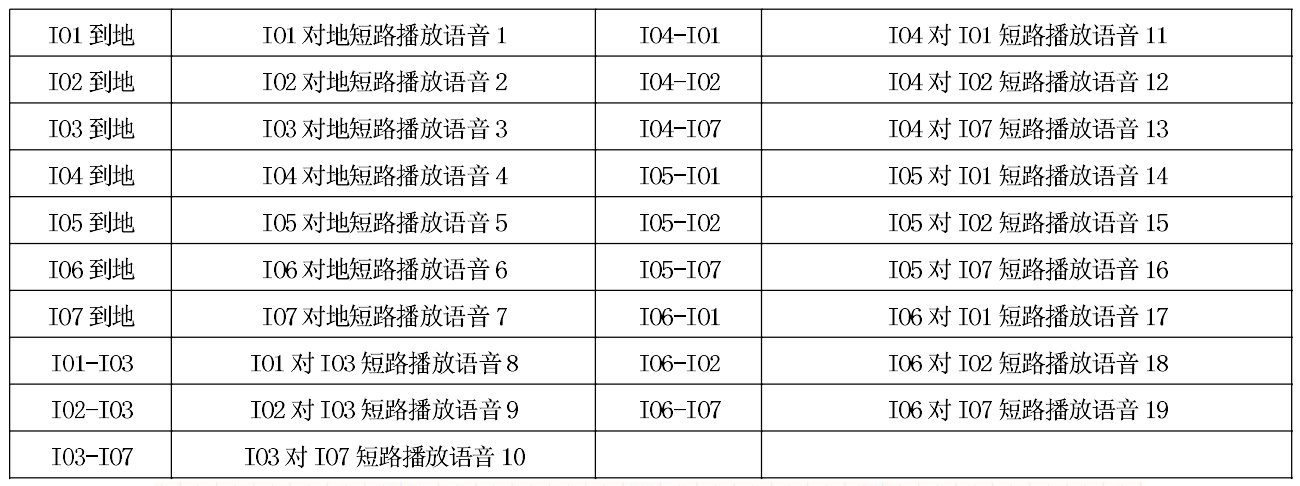

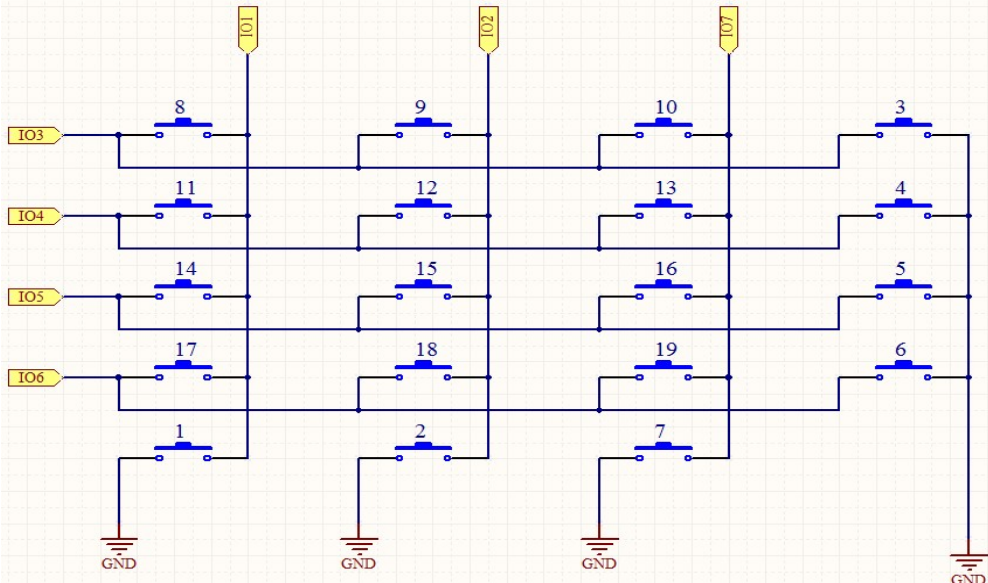

### 3*4 矩阵触发
![](/media/202210/image-55072201e151449293d99267436ee890.png)
![](/media/202210/image-5fe809bd91244a3188d3e7f038e2516f.png)
注意，`矩阵播放模式，储存的语音文件最多只能19个，多了乱码`

## 播放模式使用

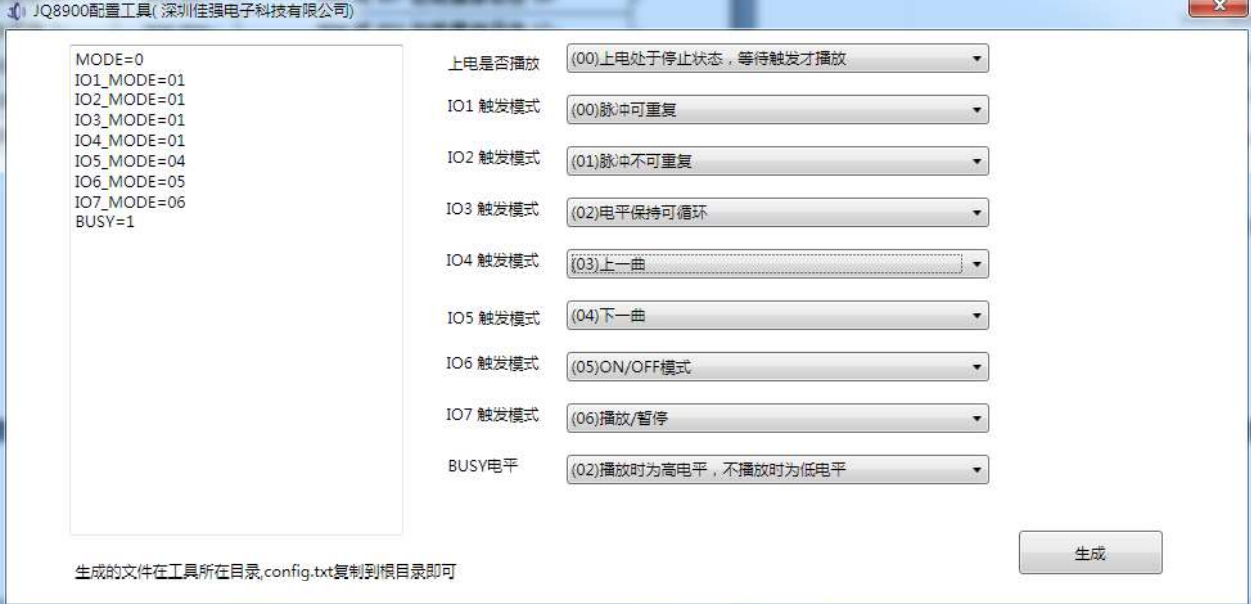

可以通过配套的配置工具进行配置
每个 IO 口都可以配置

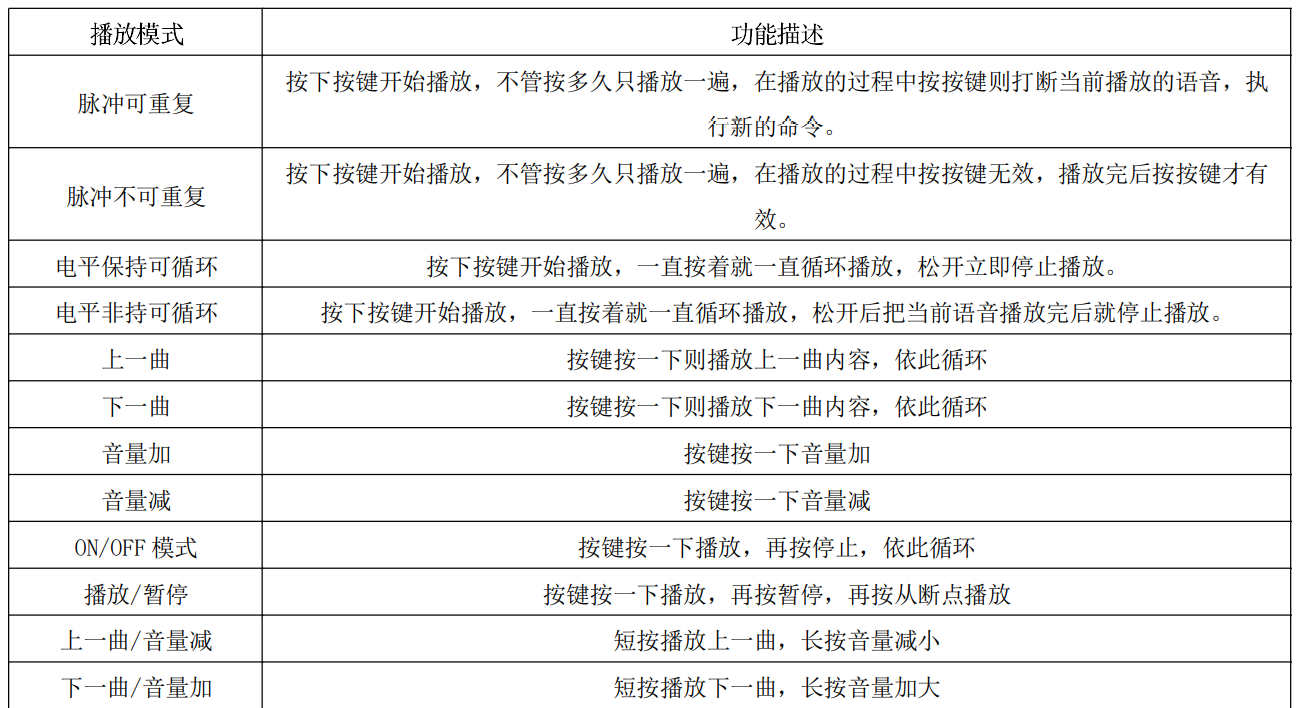

![](/media/202210/image-3441cca8b34c4ce68e8e1d4545d5cb08.png)
配置完成后，点击生成，配置工具所在目录会生成一个`config.txt`文件，把这个文件复制到储存器中即可
![](/media/202210/image-f9a444b0921b4fe5a85f726dd44819c4.png)
![](/media/202210/image-2b12e2c736ed4ea5b4165e675a24c5ab.png)

## 一线串口通信
![](/media/202210/image-efc2059c590844208642ef4134b6f7fc.png)
![](/media/202210/image-0cad9f769da44778abe328435b916dd9.png)

### 控制说明

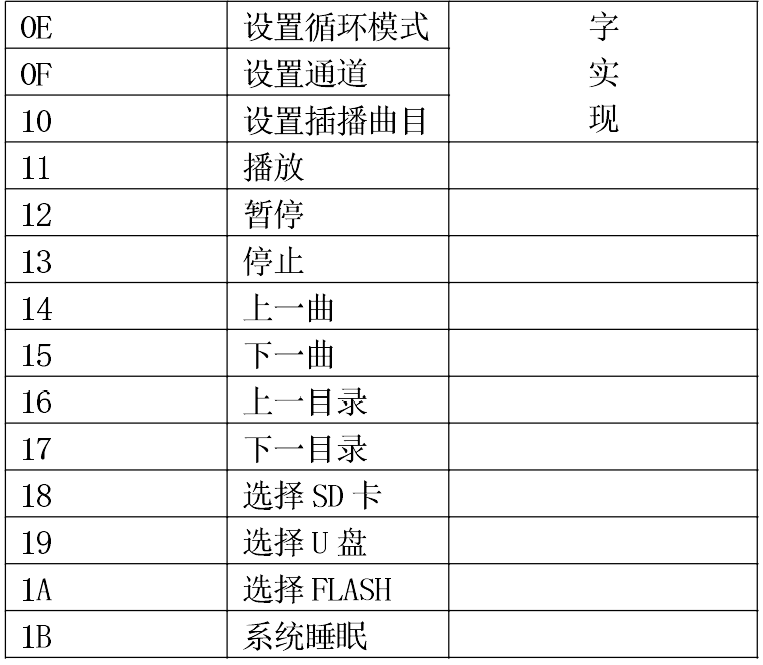

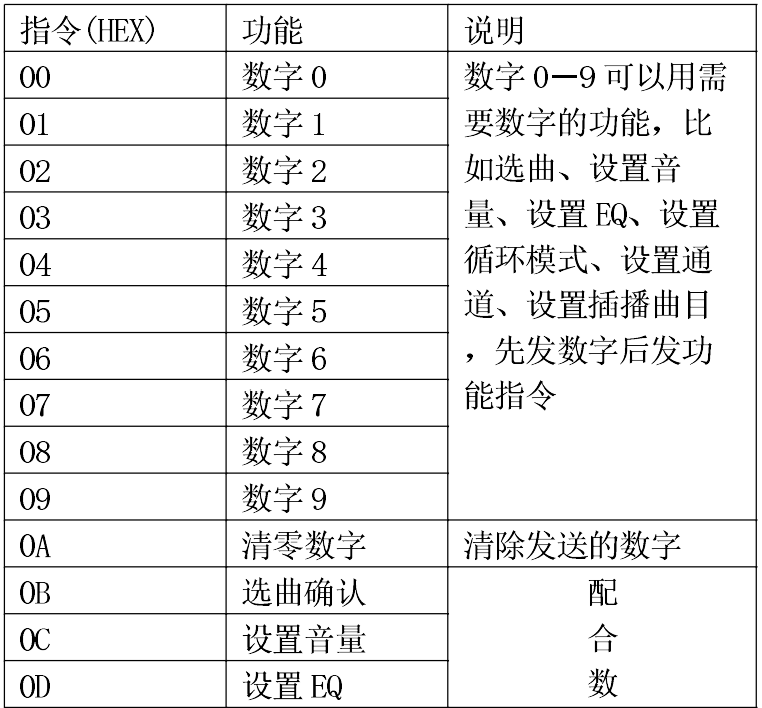

0x00~0x09：仅表示数字0~9
0x0a：为单字节控制指令，用于清空上一次接收的数字
0x0b~0x10:为多字节控制指令，需要和0x00~0x09配合使用
0x11~0x1c:为单字节控制指令，只需要发送一个控制指令即可

### 一线串口文件命名规则
文件名须为5位数字，该五位数既是该文件的曲目号。选曲播放指令（0xb）靠此数字来识别。如下图所示
![](/media/202210/image-39a378e148c64786ba9a98fbbe829454.png)
如使用其它形式的命名，则无法使用选曲播放指令播放该文件，文件需要放在根目录下，即打开盘符即可

* 列1：设置音量为20
步骤如下：`清空数字`->`音量20`->`设置音量`控制指令
发送代码`0x0A`->`0x02`->`0x00`->`0x0C`
使用单片机发送函数如下：
SendData(0x0a);
SendData(0x02);
SendData(0x00);
SendData(0x0c);
使用多字节控制指令前，`最好先发送”清空数字”指令，再发送新的数字`

* 列2：播放曲目
步骤如下：`清空数字`->`曲目号`->`选曲播放`控制指令。
发送代码`0x0A`->`0x02`->`0x0b`
使用单片机发送函数如下：
播放曲目2：
SendData(0x0a);
SendData(0x02);
SendData(0x0b);
播放曲目号15：
SendData(0x0a);
SendData(0x01);
SendData(0x05);
SendData(0x0b);

* 开始播放
步骤如下：`开始播放`控制指令
发送代码`0x11`，只需发送一个0x11即可
使用单片机发送函数如下：
SendData(0x11);

### 示例程序
Arduino
```
void setup()
{
    pinMode(3,OUTPUT);
}

void loop()
{
    SendData(0x0a);    //清空数字
    SendData(0x01);    //曲目号
    SendData(0x00);
    SendData(0x0b);    //选曲播放
    delay(2000);    //延时

    //发送0x01
    SendData(0x0a);
    SendData(0x01);
    SendData(0x0b);
    delay(2000);

    //发送0x07
    SendData(0x0a);
    SendData(0x07);
    SendData(0x0b);
    delay(2000);

    //发送0x03
    SendData(0x0a);
    SendData(0x03);
    SendData(0x0b);
    delay(2000);

}

// 定义发送函数
void SendData (char addr )
{

digitalWrite(3,HIGH); /*开始拉高*/
    delayMicroseconds ( 1000 );
    digitalWrite(3,LOW); /*开始引导码*/
    delayMicroseconds ( 3200 );/*此处延时最少要大于2ms*/
    for (int i = 0; i < 8; i++ ) /*总共8位数据  */
    {
        digitalWrite(3,HIGH);
        if ( addr & 0x01 ) /*3:1表示数据位1,每个位用两个脉冲表示  */
        {
            delayMicroseconds ( 600 );
            digitalWrite(3,LOW);
            delayMicroseconds ( 200 );
        }
        else              /*1：3表示数据位0 ,每个位用两个脉冲表示  */
        {
            delayMicroseconds ( 200 );
            digitalWrite(3,LOW);
            delayMicroseconds ( 600 );
        }
        addr >>= 1;
    }
    digitalWrite(3,HIGH);
}
```

ESP8266
```
#include <ESP8266WiFi.h>
#include "EspMQTTClient.h"

#ifndef STASSID
#define STASSID "wifissid"//请修改为你的wifi名称和密码
#define STAPSK  "wifipassword"
#endif
const char* ssid = STASSID;
const char* password = STAPSK;
void onConnectionEstablished();

/******************IO定义**************************/
char IO_JQ8X00_BusyCheck = 2;        //忙检测IO引脚
char IO_JQ8X00_VPP = D1;         //单线串口通信IO引脚

/******************全局变量**************************/
char JQ8X00_BusyCheck = 0;     //忙检测，0表示不做忙检测，1表做忙检测

typedef enum {
  Play     = 0x11,         /*播放*/
  Pause   = 0x12,         /*暂停*/
  Stop    = 0x13,         /*停止*/
  LastSong    = 0x14,         /*上一曲*/
  NextSong  = 0x15,         /*下一曲*/
  LastList  = 0x16,         /*上一目录*/
  NextList  = 0x17,         /*下一目录*/
  ChooseSD  = 0x18,         /*选择SD卡*/
  ChooseUdisk = 0x19,         /*选择U盘*/
  ChooseFlash = 0x1a,         /*选择Flash*/
  SysSleep  = 0x1b,         /*系统睡眠*/
} LineByteSelect;

typedef enum {
  Track     = 0x0B,         /*曲目*/
  Volume    = 0x0C,         /*音量*/
  EQ      = 0x0D,         /*EQ*/
  LoopMode    = 0x0E,         /*循环模式*/
  Channel   = 0x0F,         /*通道*/
  CBTrack   = 0x10,         /*插播曲目*/
} LineModeSelect;

EspMQTTClient client(
  ssid,             // Wifi ssid
  password,             // Wifi password
  "broker.emqx.io",    // MQTT broker ip
  1883,               // MQTT broker port
  "AA",              // MQTT username
  "AAA",         // MQTT password
  "soundchiptest",            // Client name
  onConnectionEstablished, // Connection established callback
  false,               // Enable web updater
  true                // Enable debug messages
);
u8 yl=10;

void onConnectionEstablished()
{
   client.subscribe("sc/up", [](const String &payloadota) {
    if (payloadota=="up" )
    {
      OneLine_SendData(LastSong);
    }
    else{
      OneLine_SendData(Stop);
    }
  });

client.subscribe("sc/down", [](const String &payloadota) {
    if (payloadota=="down" )
    {
      OneLine_SendData(NextSong);
    }
    else{
      OneLine_SendData(Stop);
    }
  });

client.subscribe("sc/volum", [](const String &payloadota) {
    if (payloadota.toInt()>0 && payloadota.toInt()<=30)
    {
      yl=payloadota.toInt();
    }
    else{
      yl=20;
    }
  });
}

/************************************************************************
  功能描述：  单线控制单字节发送函数
  入口参数：   DATA：发送数据
  返 回 值： none
  其他说明： 将需要发送的数据作为形参传入
**************************************************************************/
void OneLine_SendData(u8 DATA)
{
  u8 i;

digitalWrite(IO_JQ8X00_VPP, HIGH);  //开始信号
  delayMicroseconds(100);
  digitalWrite(IO_JQ8X00_VPP, LOW);;
  delay(3);

for (i = 0; i < 8; i++)
  {
    digitalWrite(IO_JQ8X00_VPP, HIGH);
    if (DATA & 0x01)
    {
      delayMicroseconds(1500);
      digitalWrite(IO_JQ8X00_VPP, LOW);
      delayMicroseconds(500);
    }
    else
    {
      delayMicroseconds(500);
      digitalWrite(IO_JQ8X00_VPP, LOW);
      delayMicroseconds(1500);
    }
    DATA >>= 1;
  }

digitalWrite(IO_JQ8X00_VPP, HIGH);
}

/************************************************************************
  功能描述： 单线字节控制
  入口参数：   Mode：功能
  返 回 值： none
  其他说明： 将需要的功能作为形参传入
**************************************************************************/
void OneLine_ByteControl(LineByteSelect Mode)
{
  if (JQ8X00_BusyCheck)
  {
    delay(10);
    while (digitalRead(IO_JQ8X00_BusyCheck) == HIGH);     //忙检测
  }
  OneLine_SendData(Mode);
}

/************************************************************************x
  功能描述： 单线控制组合发送函数
  入口参数：   Nume：数字，Mode：功能
  返 回 值： none
  其他说明： 将需要发送的数据和需要的功能作为形参传入
**************************************************************************/
void OneLine_ZHControl(LineModeSelect Mode, u8 Nume)
{
  if (JQ8X00_BusyCheck)
  {
    delay(10);
    while (digitalRead(IO_JQ8X00_BusyCheck) == HIGH);     //忙检测
  }

OneLine_SendData(0x0a);
  if (Nume < 10)
  {
    OneLine_SendData(Nume);
  }
  else
  {
    OneLine_SendData(Nume / 10);
    OneLine_SendData(Nume % 10);
  }
  OneLine_SendData(Mode);
}

void setup()
{
  Serial.begin(115200);
  if (JQ8X00_BusyCheck)
    pinMode(IO_JQ8X00_BusyCheck, INPUT);       //忙检测引脚初始化

pinMode(IO_JQ8X00_VPP, OUTPUT);       //VPP单线串口引脚初始化
  digitalWrite(IO_JQ8X00_VPP, HIGH);    //VPP引脚拉高

OneLine_ZHControl(Volume, 30);      //音量设置为30
  delay(10);
  OneLine_ZHControl(Track, 1);      //播放第一个音频文件
}

void loop()
{
  client.loop();
  OneLine_ZHControl(Volume, yl);      //设置音量
}
```

![](/media/202210/image-a3aa3dbaf48c48aa9e177e65cb258a11.png)

## 两线串口使用

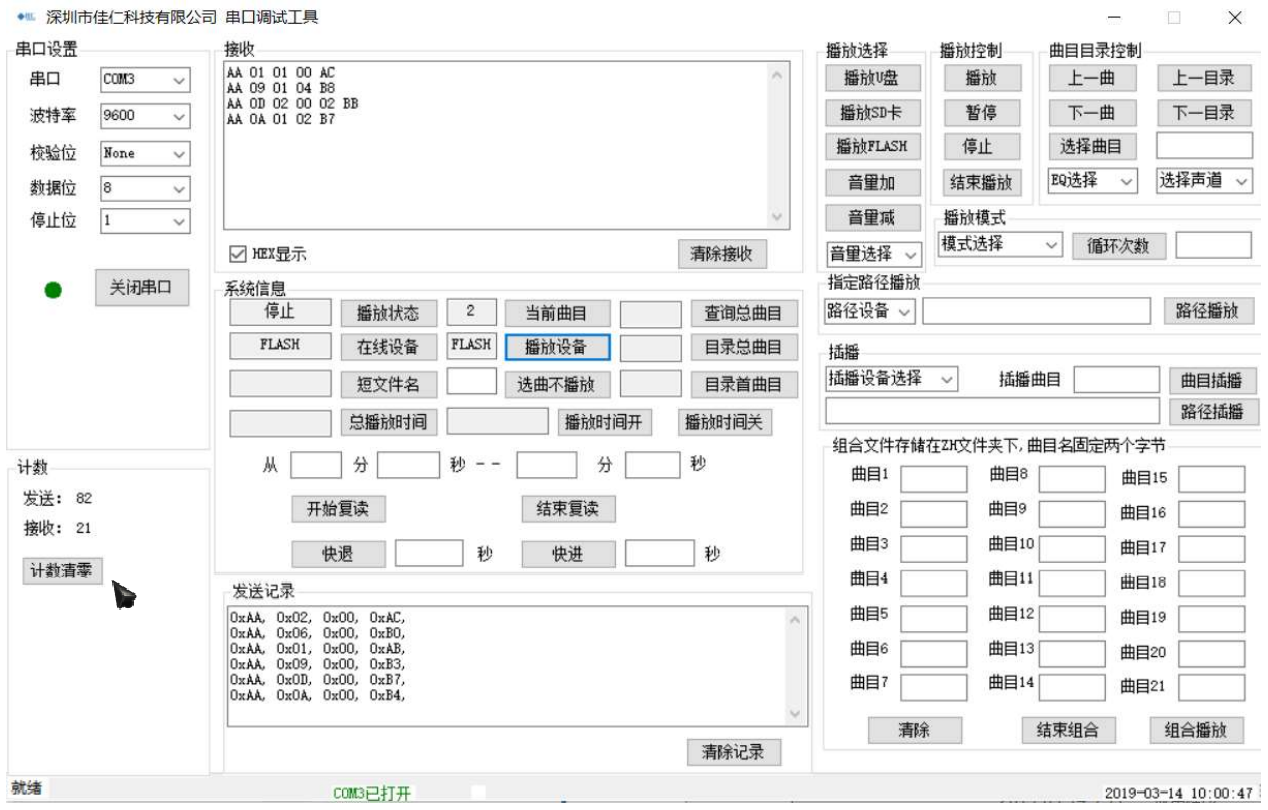

有配套上位机，指令自动生成，方便调试
![](/media/202210/image-b79b9c5b37f04c1ab5ac805d45799ccb.png)

### 指定路径播放
1 两线串口路径支持中文和英文数字等组，建议文件夹名和文件名不要过长，一般建议客户采用两个字符加*组合方式来。
2 如果文件夹或文件名带字母的，字母要求全部大写
3 注意格式前面没有点,注意后面三个问号和字母输入法要切换到英文
4 对应的指令可以由上位机来生成

例如：/广告/小米手机.mp3,可以按如下格式
/广告*/小米*???,“广告*”代表前两个字为“广告”的文件夹，*为通配符，
“小米*???”代表文件前两个字为”小米”的文件，后面三个？号表示格式不限制，本芯片支持MP3和WAV两种格式。
/ABCD*/ASSD*???
/测试*/ADSS*???

### 组合播放
组合播放是按文件名来组合，`文件要求存储在**ZH**文件夹下`，可以把要组合的文件名称更改为两个字节的名称，一般建议用数字表示
如：01.mp3,02.mp3,也可以用两个字母或一个汉字命名
芯片通信采用全双工串口通信
波特率为`9600`，数据位：`8`，停止位`1位`，检验位`N`

### 示例程序
Arduino
```
#include <SoftwareSerial.h>
SoftwareSerial mySerial(3,2);

unsigned char mylist[4]={0xAA, 0x02, 0x00, 0xAC,};//播放的指令
//其他指令可以在 通讯指令 中查看或是 配套串口调试工具 中获取

void setup(){
  mySerial.begin(9600);
}

void loop(){
  mySerial.write(mylist,4);
  delay(3000);
}
```

### 通讯指令
![](/media/202210/JQ8900-16P%E8%AF%AD%E9%9F%B3%E6%A8%A1%E5%9D%97%E4%BD%BF%E7%94%A8%E8%AF%B4%E6%98%8E%E4%B9%A6V2.1_14-5dca3f0393314f079913e6af5860a28d.jpg)
![](/media/202210/JQ8900-16P%E8%AF%AD%E9%9F%B3%E6%A8%A1%E5%9D%97%E4%BD%BF%E7%94%A8%E8%AF%B4%E6%98%8E%E4%B9%A6V2.1_15-dfedd8f5127a4291b30868e06519e013.jpg)
![](/media/202210/JQ8900-16P%E8%AF%AD%E9%9F%B3%E6%A8%A1%E5%9D%97%E4%BD%BF%E7%94%A8%E8%AF%B4%E6%98%8E%E4%B9%A6V2.1_16-57cb176957ba40ec8109932c238549a7.jpg)
![](/media/202210/JQ8900-16P%E8%AF%AD%E9%9F%B3%E6%A8%A1%E5%9D%97%E4%BD%BF%E7%94%A8%E8%AF%B4%E6%98%8E%E4%B9%A6V2.1_17-3ede55522bf74c078c8e8eaa44a8f770.jpg)
![](/media/202210/JQ8900-16P%E8%AF%AD%E9%9F%B3%E6%A8%A1%E5%9D%97%E4%BD%BF%E7%94%A8%E8%AF%B4%E6%98%8E%E4%B9%A6V2.1_18-8ab79ecf8cbe46868e92bf9a407dbd0c.jpg)
