ESP8266-休眠模式

睡眠模式的类型

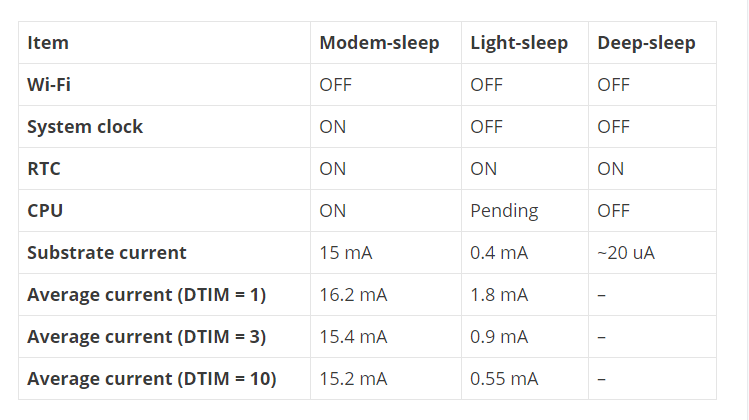

共有三种不同的睡眠模式：调制解调器睡眠，轻度睡眠和深度睡眠
![](/media/202209/image-6ba05027aeb842c48be7318444d31cad.png)
三种睡眠模式wifi都是关闭的，意味着很多情况下需要持续连接wifi的应用场景是不适用的。
深度睡眠模式只打开了时钟。其他都是关闭的。而深度睡眠也是最省电的只有20μA。
每一种睡眠模式有他们适用的应用场景。

## 调制解调器睡眠
调制解调器睡眠通常用于需要CPU供电的应用程序。
当不需要恒定的wifi连接时，且应用程序需要保留的状态下，对于减少功耗是很有用的。
如：需要实时的脉冲宽度调制（PWM）光CPU控制。

对于这种模式的控制通过对wifi的控制来实现
```
WiFi.forceSleepBegin(); // Wifi关闭
WiFi.forceSleepWake(); // Wifi开启
```

```
#include <ESP8266WiFi.h>

void data() {
    //注意!!!
    //使用wifi的需要先连接上wifi再执行后面的程序
    //放一些需要执行的程序
}

void setup() {
    Serial.begin(115200);
}

void loop() {
    data();                         //执行的函数,可以自定义函数
    delay(200);                     //执行完函数等待一会
    Serial.println("现在休眠");
    WiFi.forceSleepBegin();         // Wifi关闭
    delay(1000*10);                 //等待一定时间
    WiFi.forceSleepWake();          // Wifi开启
    Serial.println("关闭休眠");
}
```
执行完内容，让esp模块进入睡眠模式，睡眠10s后，进行唤醒。再次重复操作

## 轻度睡眠
```

#include <ESP8266WiFi.h>

void data() {
    int value = analogRead(A0);
    float volts=(value * 3.03) / 1024;      //转换成V
    tempC = volts*100.0;             //转换为℃
    Serial.print("Temperature C: ");
    Serial.println(tempC);
    if (client.connected()) {
         Serial.println("MQTT client connected");
         client.publish("/homeautomation/temperature", String(tempC));
         delay(1000);
    } else {
      Serial.println("MQTT client not connected");
    }
}

void initWifi() {
    WiFi.mode(WIFI_STA);
    WiFi.begin(ssid, password);
    Serial.print("连接WIFI: ");
    //尝试连接10秒钟
    int i = 10;
    while(WiFi.status() != WL_CONNECTED && i >=0) {
        delay(1000);
        Serial.print(i);
        Serial.print(". ");
        i--;
    }
    Serial.println("");
    if(WiFi.status() == WL_CONNECTED){
        Serial.println("WiFi IP地址: ");
        Serial.println(WiFi.localIP());
        Serial.println("连接MQTT: ");
        while (!client.connect(id, user, user_password)) {
            Serial.print(".");
            delay(1000);
        }
        //client.subscribe("/homeautomation/temperature");
    }
    else {
      Serial.println("连接失败-检查您的凭据或连接");
    }
}

void light_sleep(){
    wifi_station_disconnect();                                       //关闭wifi
    wifi_set_opmode_current(NULL_MODE);
    wifi_fpm_set_sleep_type(LIGHT_SLEEP_T);                         // 设置睡眠类型
    wifi_fpm_open();                                                // 启用强制睡眠
    gpio_pin_wakeup_enable(GPIO_ID_PIN(2), GPIO_PIN_INTR_LOLEVEL);  // GPIO_ID_PIN(2)设置引脚GPIO2,逻辑电平低电平
    wifi_fpm_do_sleep(0xFFFFFFF);                                   // 睡尽可能长的时间
}

void setup(){
  WiFi.begin("ssid", "password");
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
}

void loop() {
    initWifi();                     //休眠结束后连接WIFI
    data();                         //连接wifi后执行的程序
    delay(200);
    Serial.println("启动休眠");
    light_sleep();                  //设置休眠
    doDelays();
    Serial.println("结束休眠");
}
```
这里面设置的睡眠时间是最长的时间，唤醒通过按钮将GPIO2 接地。
可以通过调整睡眠时间来定时发送数据。
唤醒后要做的是连接wifi。因此需要在loop中第一句连接wifi

## 深度睡眠
对于耗电有要求，而且发送数值不频繁 可以使用睡眠模式，里面应有程序数据在深度睡眠模式将都不执行。相当于关机
```
void setup() {
  Serial.begin(115200);
  Serial.setTimeout(2000);

//等待串口初始化
  while(!Serial) { }

  //深度睡眠模式持续30秒，当GPIO 16（NodeMCU板中的D0）连接至复位引脚时，ESP8266自动唤醒
  //Serial.println("我醒着，但我要进入深度睡眠模式30秒");
  //ESP.deepSleep(30e6);        //时间到了自动复位

  //深度睡眠模式，直到复位引脚连接到低信号（例如按钮或磁簧开关）
  Serial.println("我醒着，但我进入深度睡眠模式，直到复位引脚连接到低信号");
  ESP.deepSleep(0);     //等待手动复位
}

void loop() {
}
```
### 定时器唤醒

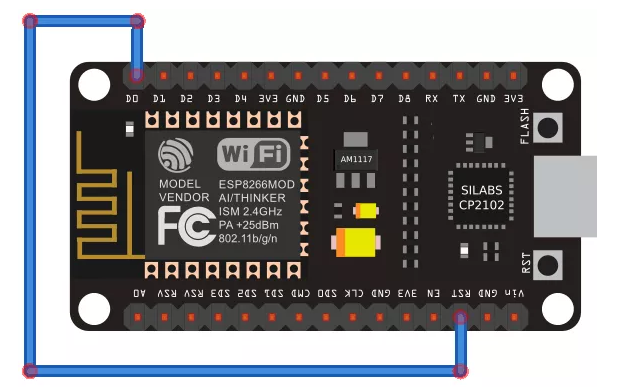

将 GPIO16 与 RST 连接
![](/media/202209/image-8ee96911c4b740a6874d107212e3a0ca.png)
![](/media/202209/image-9f49ca60f1ed4b0c930d561d1fecaeb8.png)

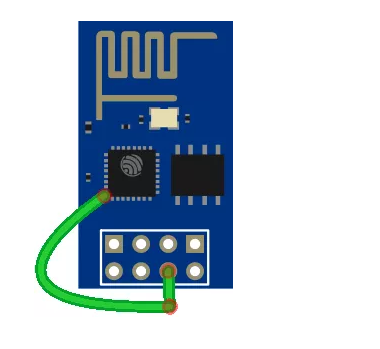

esp01使用定时来实现睡眠模式不太好做，需要接出来一个非常小的引脚

调用函数 ESP.deepSleep(30e6); （单位us）
使esp模块进入深度睡眠模式 30s.
30s达到后 GPIO16进行唤醒
最多睡眠时长4,294,967,295 µs 也就是大概71分钟

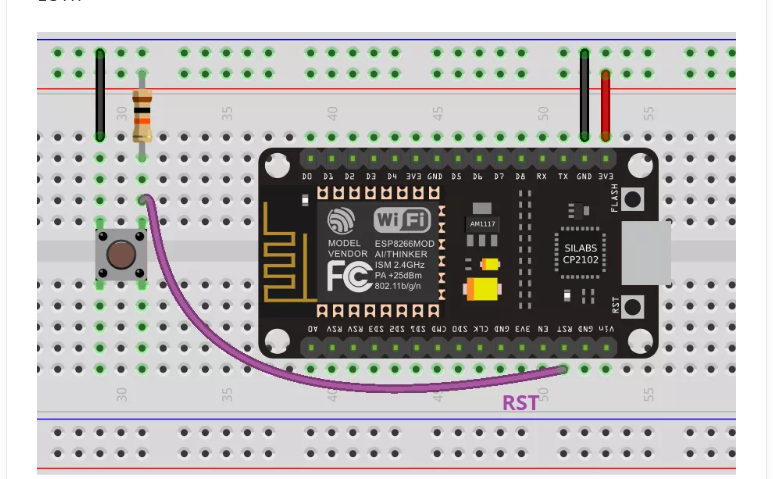

### 外部按键唤醒
![](/media/202209/image-f0dd54afe184478282d74aa2a73c04dd.png)
![](/media/202209/image-71c6d326ca2245518791c8bd455e958d.png)
使用 ESP.deepSleep(0);
进行长时间的深度睡眠状态
当按钮按下 RST有低电平信号，将进行唤醒，唤醒后执行到这条语句将再次睡眠直到下一次按钮按下
