安信可VB语音识别

[安可信VB-01，VB-02](https://docs.ai-thinker.com/voice_module)，主芯片是`华镇公司`推出的语音大脑`VB590`

## VB语言使用
VB 系列的唤醒词有两个:小蜂管家，小蜂小蜂，当模块上电之后必须使用
唤醒词唤醒方可使用

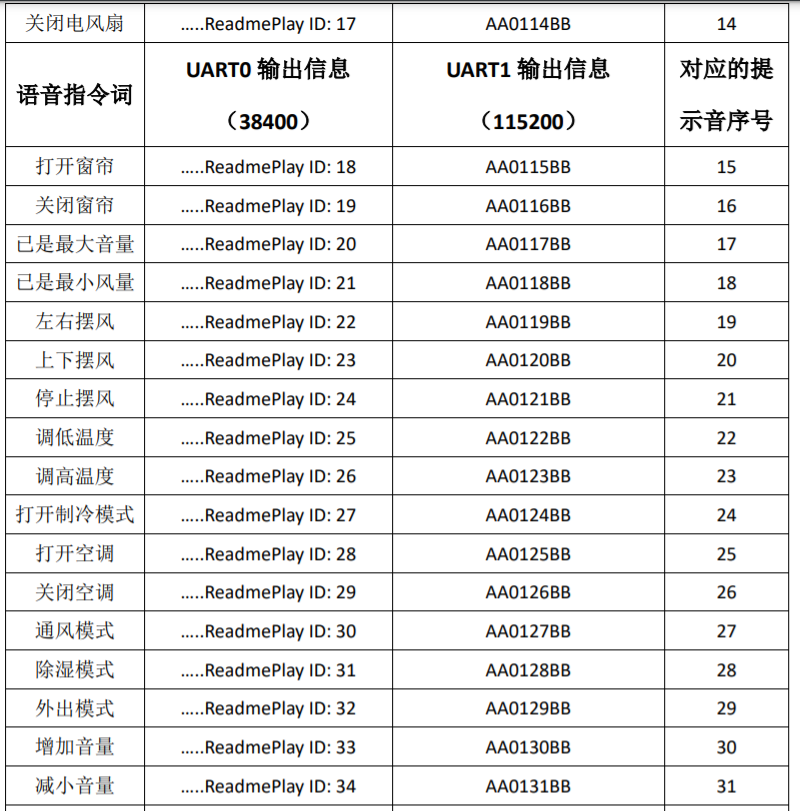

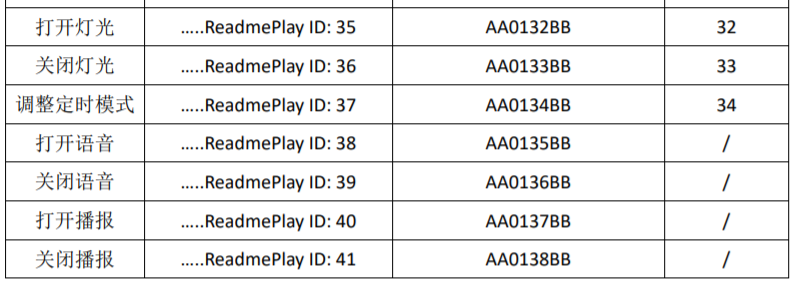

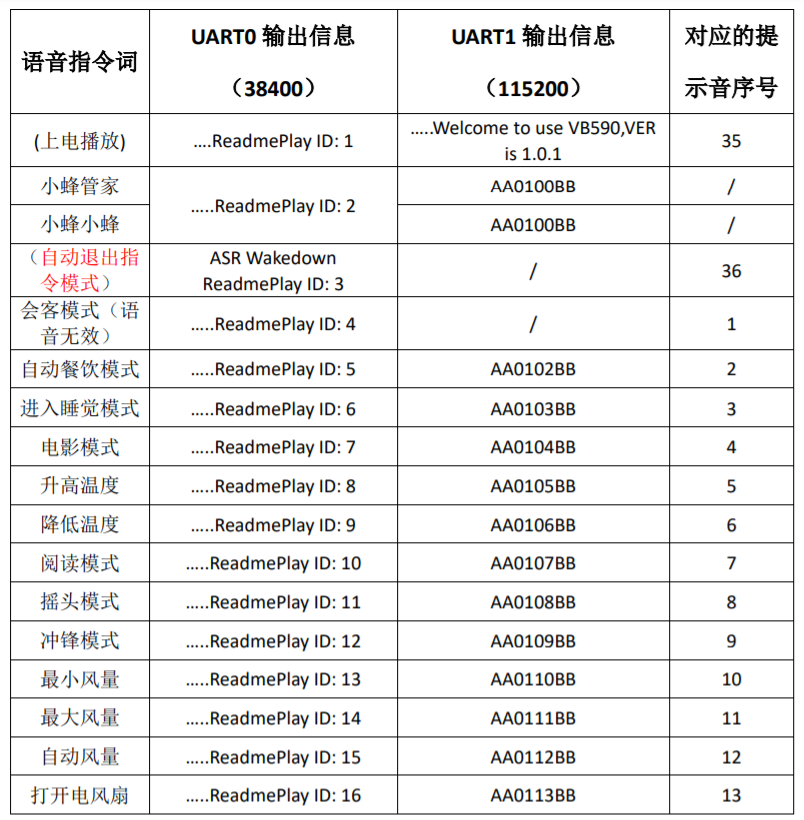

### 识别词
![](/media/202209/image-73e080e8ff0d466fae900edde4cf5828.png)
![](/media/202209/image-d5553c393dbf40fb94e3cc488806ec35.png)
![](/media/202209/image-86871b2e566a41fca9aa5181992bf324.png)

### VB ↔ MCU
#### VB 👉 MCU
* UART0
识别到后会往串口发送反馈音频对应的ID，如`...ReadmePlay ID:1`，需注意的是，如果多条指令对应一个音频，那么些指令返回的ID也会是同一个
* UART1
当对着 VB 说出第一个指令词，如果识别到，会往串口(UART1)发（字符串）“AA 01 00 BB”，同理，说出第二个会发“AA 01 01 BB”,以此类推，第 n 个会发“AA 01 0(n-1) BB”。

#### VB 👈 MCU
UART0和UART1，实测`UART0不能控制VB`，`UART1可以控制VB`
`每条指令最后需要加“\r\n”`
1. 控制 VB 模块播放提示音：
AT+PLAY=[Num] （Num=1、2、3…….）
成功返回：OK
失败返回：ERROR
例：AT+PLAY=1 即播放第一条提示音；
 AT+PLAY=2 即播放第二条提示音，之后的提示音以此类推

2. 控制 VB 模块唤醒：
AT+WAUP=[bool] (bool=1、0)
成功返回：OK
失败返回：ERROR
例：AT+WAUP=1 为唤醒
 AT+WAUP=0 为退出唤醒（退出指令模式）

3. 控制 VB 模块复位：
AT+RST
成功返回：Welcome to use VB590,VER is 1.0.1 并播放上电提示音
错误返回：ERROR
例：AT+RST
 返回：Welcome to use VB590,VER is 1.0.1

4. 查询固件版本：
AT+GMR
成功返回：固件版本号
错误返回：ERROR
例：AT+GMR 返回：+FIRMWARE_VER:1.0.1
+SDK_VER:V3.1.1
+AT_VER:1.0.0
OK

5. 设置 VB 模块的播放音量：
AT+VOL=[Vol] (VOL=1~100)
 成功返回：OK
 错误返回：ERROR
 例：AT+VOL=80 返回： +VOL80
OK

6. 设置 VB 模块的 UART0 波特率：
AT+BAUD=[baud]
成功返回：OK
错误返回：ERROR
例：AT+BAUD=115200 返回：OK

7. 查询 VB 模块的 ID 号：
AT+IDRD
成功返回：ID 号 OK
错误返回：ERROR
例：AT+IDRD 返回：AA 10 08 3F 2B BC 32 D4 5E A2（ID 号）
 OK

### 注意事项
1. 指令词不能超过 50 个
2. 当说“关闭语音”时，下一个指令必须要说“打开语音”才能正常使用，否则会播提示音“请打开语音”
3. 当说“关闭播报”时，下一个指令要说“打开播报”,否则喇叭不会响
4. 当用唤醒词唤醒后，如果十秒没有说指令，则播退下了，想再次使用必须唤醒方可正常使用

## VB定制词条
### 准备软件
`工具路径不能有中文`
* 二次开发编程软件：cdk-windows-V2.2.1-20200418-2230
* 固件烧录软件：CSKYFlashProgrammer
* 提示语音转换工具：WnvcEncoderTool_200922_V1.4
* 文字转语音软件：迅捷文字转语音或是其他

### 词条静态库定制
#### 创建词条

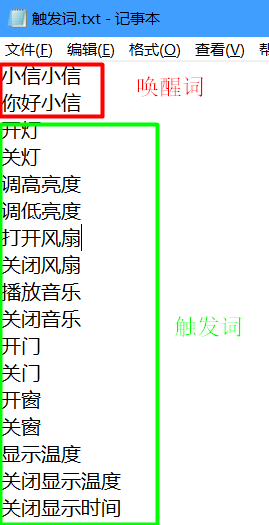

创建一个文本文件(.txt)，并在该文件中编辑所要用到的词条内容
![](/media/202209/image-da3c338a0a57448db0653cbfa40aba50.png)
唤醒词可以有多个

#### 训练词条
1. 通过浏览器访问：[华镇电子AI语音识别在线训练平台](http://47.111.14.84/)，注册并登陆

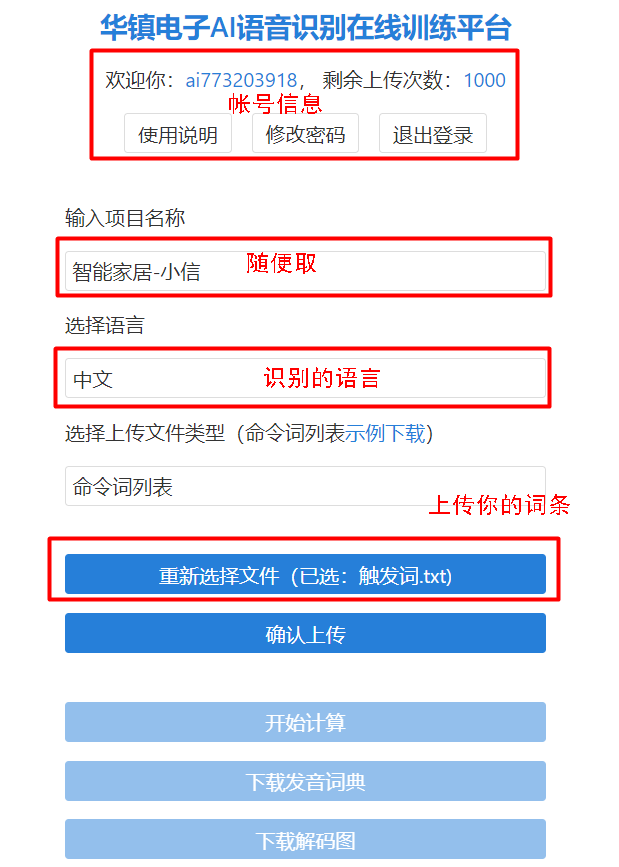

2. 上传词条
![](/media/202209/image-a370850a2b554763b66a7e2575cf6dc5.png)
3. 计算词条并下载解码图(发音词典优化用的，一般不需要)
![](/media/202209/image-e5db0acd214244d7a18d2e535b888b8a.png)

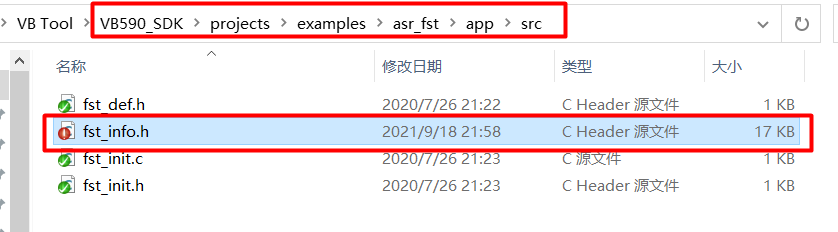

4. 把解码图（fst_info.h）复制并`覆盖`到：`VB590_SDK→projects→examples→asr_fst→app→src`下；
![](/media/202209/image-05f54f15a4f6429f88a4600ea71e761d.png)

#### 修改工程

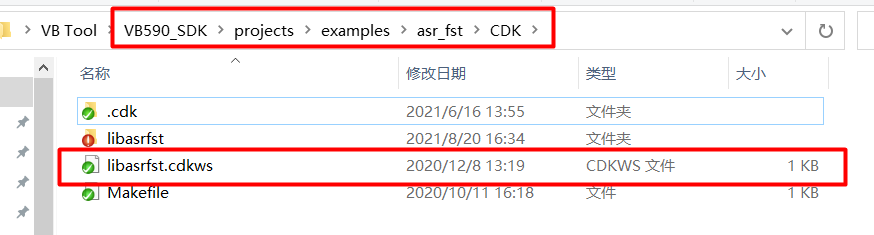

1. 打开工程
![](/media/202209/image-e5541079293e45a0b188d49a46940da9.png)
`要安装过CDK软件才能打开`

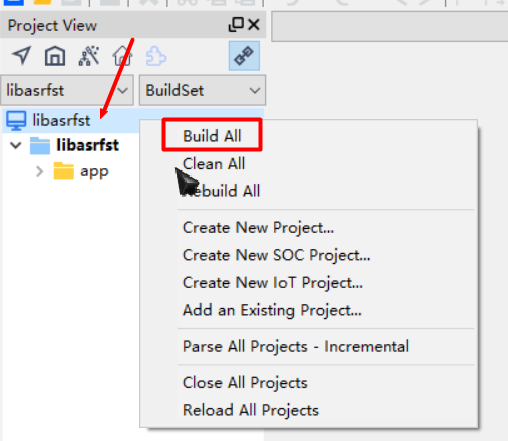

2. 编译工程
![](/media/202209/image-e25b3c1c7057417d88c9e31e8098d282.png)

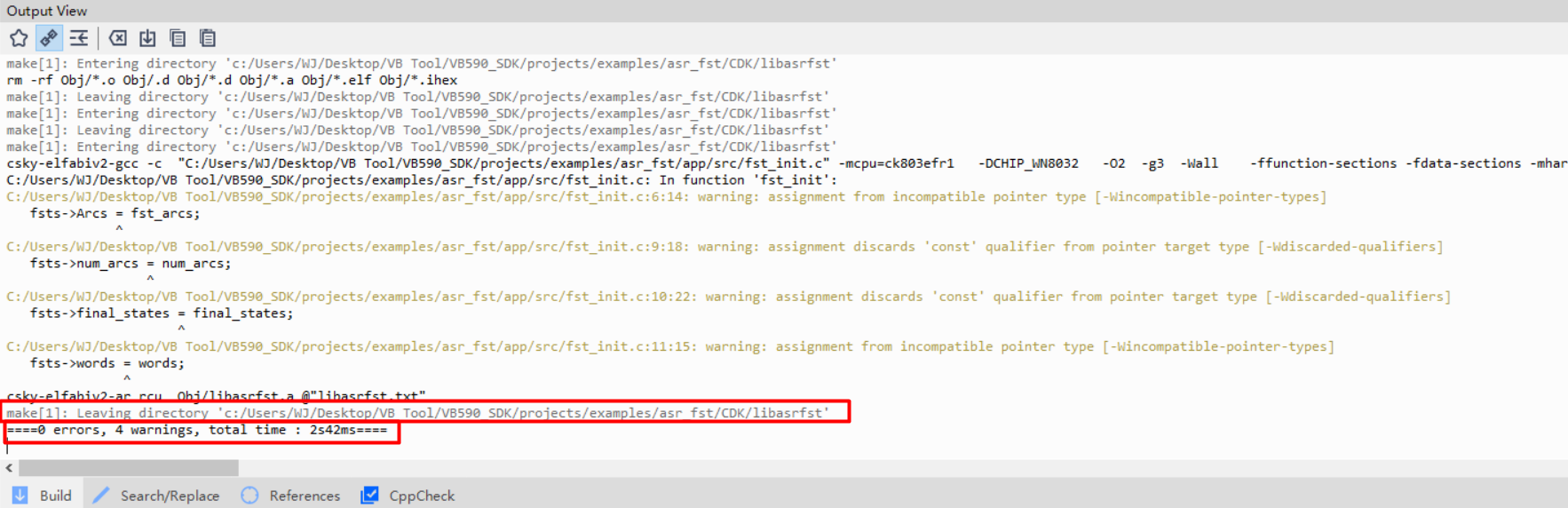

选中工程名字——右键——Buil ALL
![](/media/202209/image-c0113ef25e964324bf786cee1c7a20e2.png)

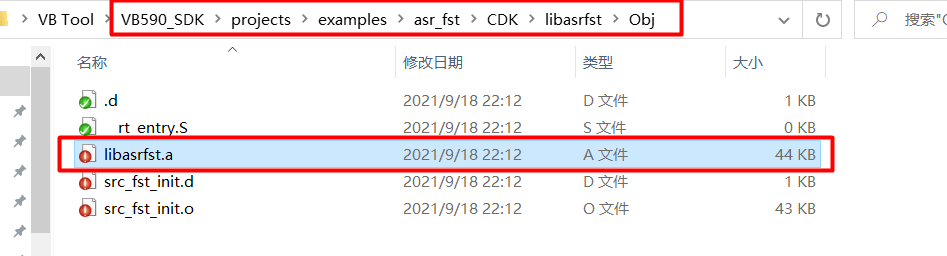

编译成功以后将在路径：`...\asr_fst\CDK\libasrfst\Obj` 下生成一个`libasrfst.a`静态文件
![](/media/202209/image-e4a970de696a478dbc933fe2657f2927.png)

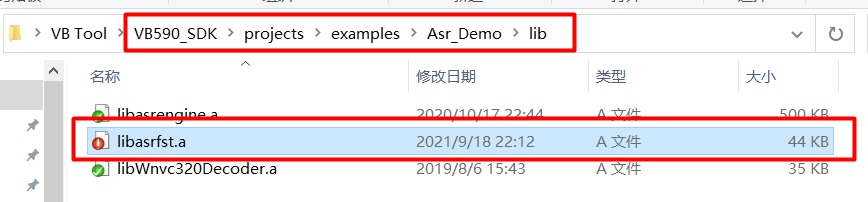

3. 复制静态文件
将生成的静态文件复制粘贴到路径：`...\Asr_Demo\lib` 下；
![](/media/202209/image-e40790b3ccea47369fb07512da7af77a.png)

### 工程代码修改
完成语音词条静态库的定制之后，还需要修改 Demo 的一点代码才算是完成词条定制，我们说出的指令才能被 VB 语音模块识别

![](/media/202209/image-ae194c46784046d4a3338666afe75edd.png)

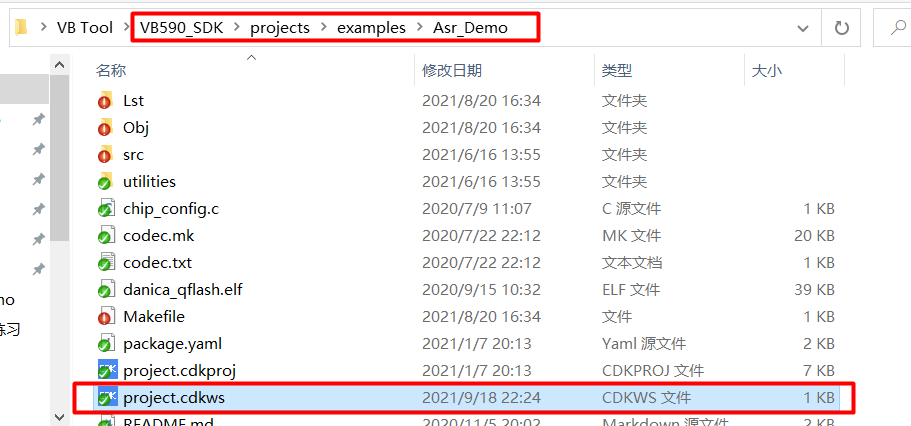

打开工程

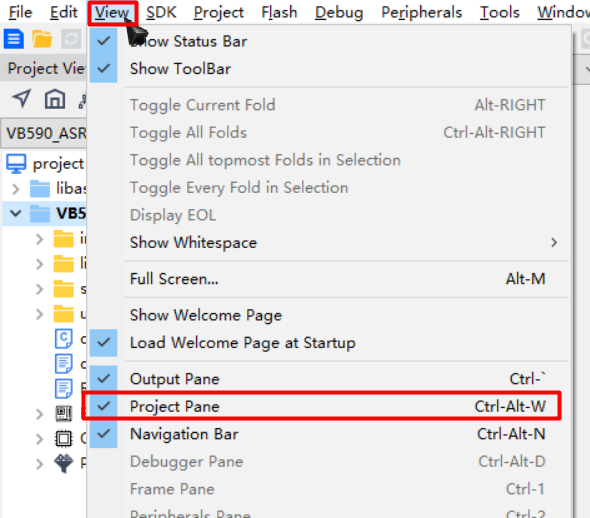

> 如果左侧文件列表不显示
> ![](/media/202209/image-0afb5c2d7f6640dfb162b29c04689b2f.png)

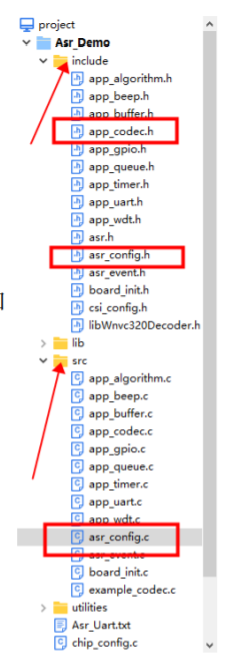

需要修改的几个文件：
* `asr_config.c` ：词条定义文件
* `asr_config.h` ：词条配置数量等配置文件
* `app_codec.h` ：主要修改音量配置
![](/media/202209/image-20175db260624b23a50bc86c40159eaa.png)

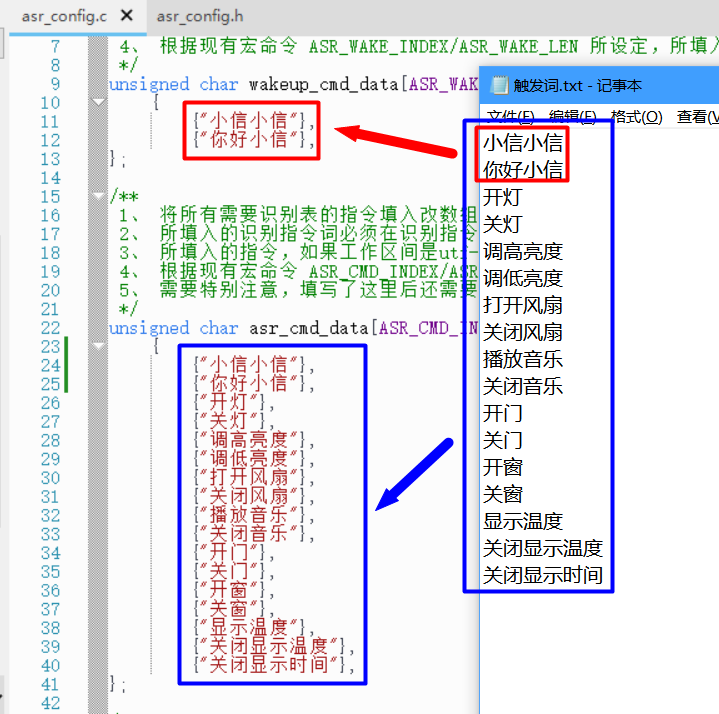

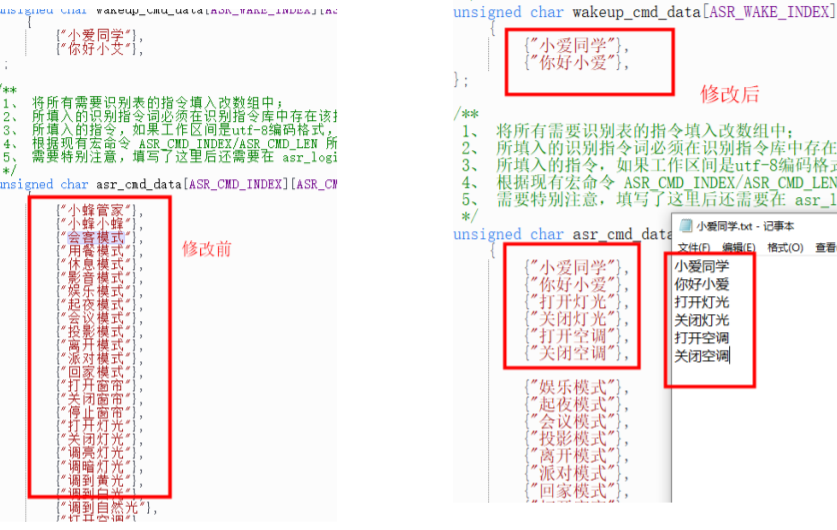

#### 修改词条：`asr_config.c`
`...\Asr_Demo\src\asr_config.c`
![](/media/202209/image-57d1ea47febc4c088447ba3a0c3c15be.png)
> ![](/media/202209/image-f7b7314884c14faabfaccea875d3fb8c.png)
> ![](/media/202209/image-f67490bf0e31495e96c11ab5468c23d6.png)

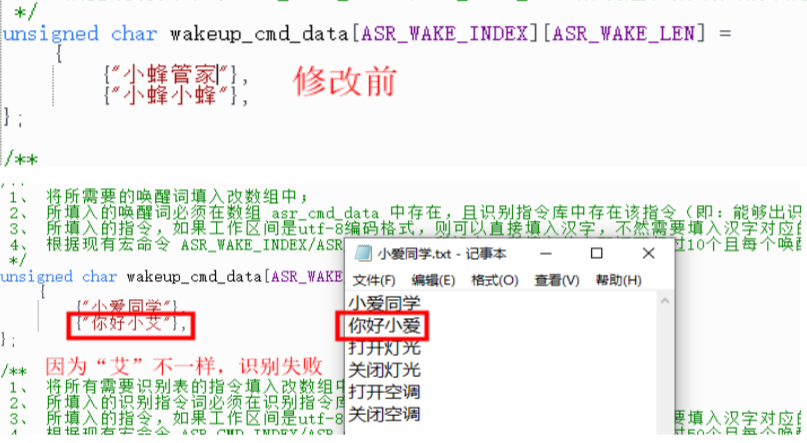

> 不能有错字，要一字不差
> 唤醒词上面写出来最多10组，下面为所有词条最多50组

#### 修改唤醒词数量：`asr_config.h`
`...\Asr_Demo\include\asr_config.h`

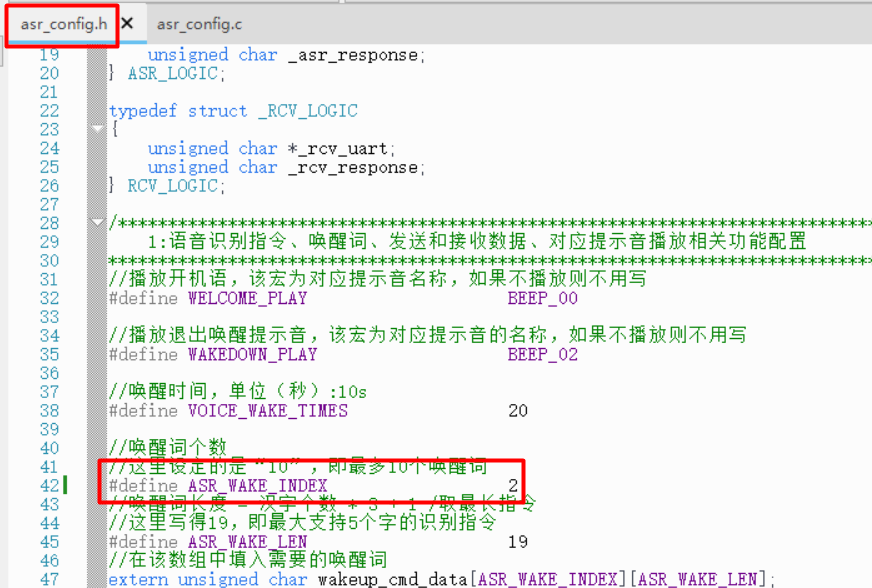

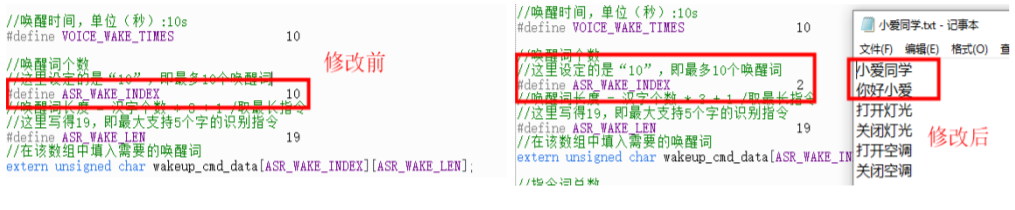

找到 **#define ASR_WAKE_INDEX** 宏，把它后面的数字改成我们实际唤醒词的个数
![](/media/202209/image-b5acd8cb1c3447d5896972758ce539b3.png)
> ![](/media/202209/image-bc1c5f0e134c4e4687fe77fdfa1a0b07.png)

#### 修改音量(可选)：`app_codec.h`
`...\Asr_Demo\include\app_codec.h`

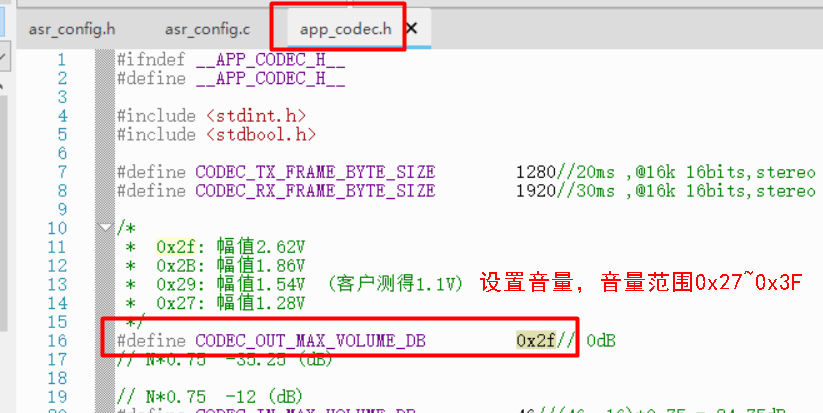

找到 **#define CODEC_OUT_MAX_VOLUME_DB** 宏，把它后面的改成所需音量(0x27~0x3F)
![](/media/202209/image-e35fea9845b146ae96b0e68954e00355.png)

### 修改提示音
`如果不需要更改提示音，可以直接跳到下一个编译固件`
#### 提示音制作

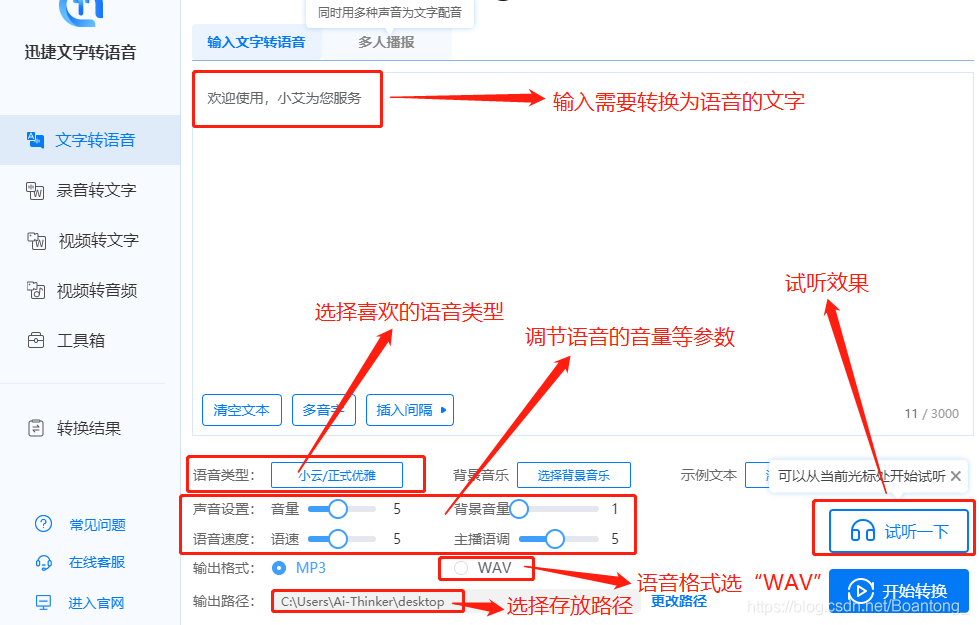

1. 通过迅捷语音助手将需要用到的提示音文字转换为语音文件
![](/media/202209/image-b69b82bf0c0940edb71e212ebc486199.png)
> 也可用其他语音合成软件

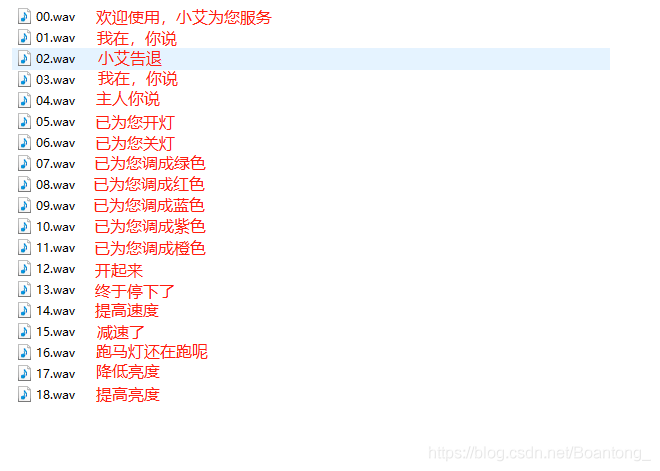

2. 将所有的语音文件按照顺序重命名，如：00.wav、01.wav、02.wav等等
注意，这个名称是后面关联的时候要对应的
![](/media/202209/image-b3dc91c587f840449ac0420e094686c7.png)

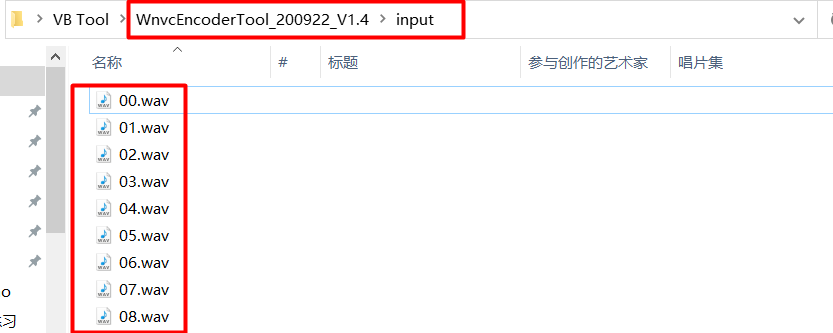

3. 把这些语音文件放到 `WnvcEncoderTool_200922_V1.4\input`(原有的删除)
![](/media/202209/image-bfb1ba4c75314a76a940a3e07ef80cf8.png)
4. 将语音文件转换为语音库

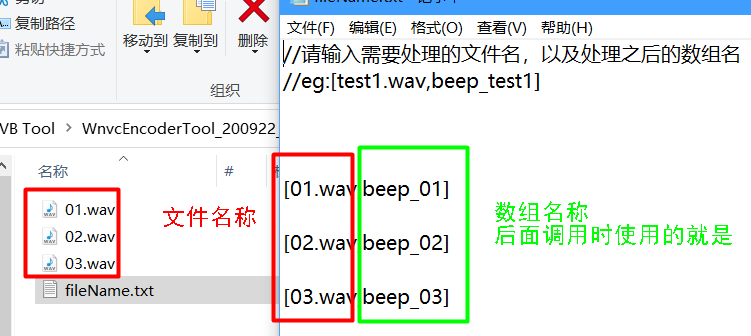

运行 `GetFileName.exe`(一闪而过)，会在`input`文件夹生成`fileName.txt`文件
![](/media/202209/image-11ee33cede054d0b8db5916d28bc6ab9.png)
![](/media/202209/image-ae977848fd124c8bbc59acc628e63f38.png)
> 后面关联语音使用的就是这个生成的名称

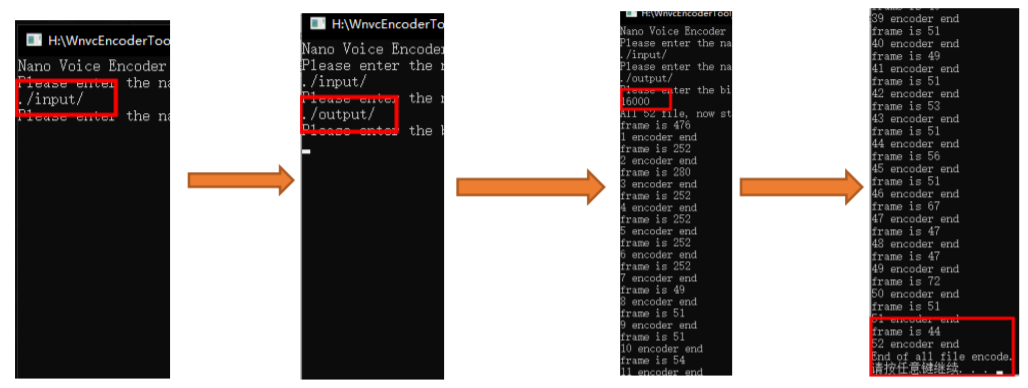

打开 `WnvcEncoderTool_200922_V1.4.exe`
然后在面板中输入:
`./input/` → 回车 → `./output/` → 回车 → `16000` → 回车
输入不要漏掉`'/'`
![](/media/202209/image-5a8f5167c11a4539a9a8c38b68e2bd17.png)

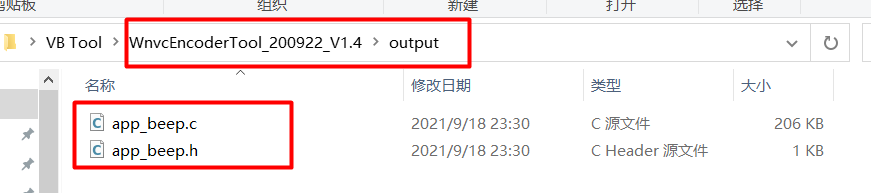

经过以上流程后，正常情况下会在`output`文件夹中生成两个文件: `app_beep.c` 和 `app_beep.h`
![](/media/202209/image-49011499be9043b79d9fef144bd96475.png)

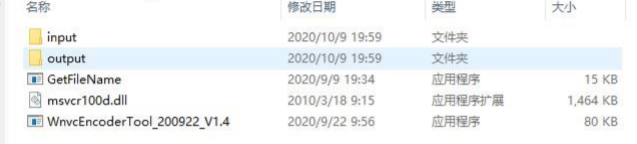

> 1. 目录结构
> ![](/media/202209/image-1481743a1260421da986fbd8b0a21c1c.png)
> * .\input ：wav 音频文件存放目录
> * .\output ：生成的 beep.c 和 beep.h 存放目录
> * .\GetFileName ：生成 fileName.txt 文件工具
> * .\WnvcEncoderTool_200922_V1.4： 提示音转换工具
> 2. 生成 fileName.txt 文件(没改统一00.wav需要)

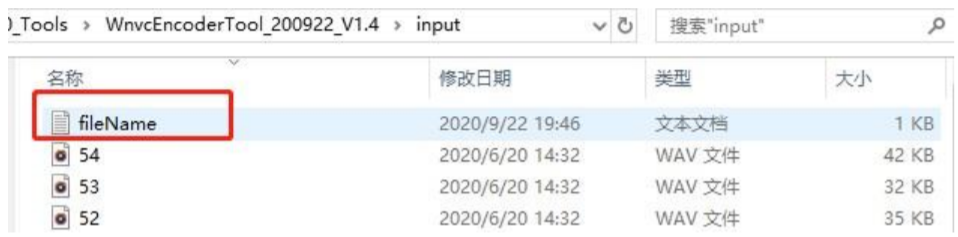

> 将需要处理的所有 wav 文件存放至 input/文件夹中，然后双击 `GetFileName.exe`，会闪现一个 windows 命令框，之后 `input` 文件夹中就会生成一个 `fileName.txt` 文件
> ![](/media/202209/image-bb6284aa080c4d118ec2bcfb928aeecf.png)

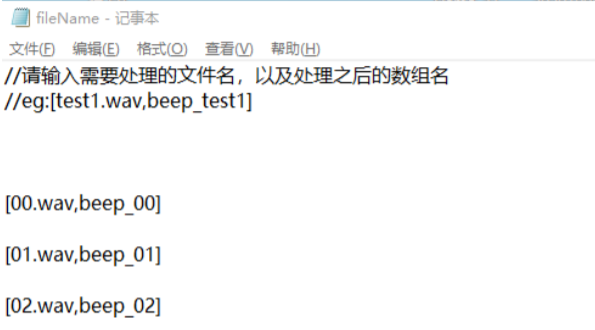

> fileName.txt 文件中会显示所有wav 文件名，以及对应的转换之后的数组名
> 文件可手动更改：
> “`test1.wav`”指需要处理的 wav 文件名（`wav 文件需要以英文命名`），“`beep_test1`”指转换之后的数组名
> ![](/media/202209/image-17916946c9ba4c2381643aa1d9fca0d5.png)

> 3. 注意事项
> * wav 文件格式为 `16k` 采样率、`16bit`、`单声道`
> * 压缩比必须为 `16000`
> * `./input/` 和 `./output/` 输入格式不要错了，注意斜杠方向。

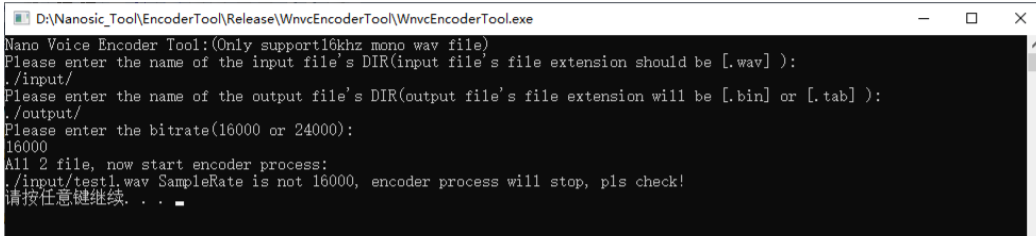

> * 如果出现以下情况：
“./input/test1.wav SampleRate is not 16000,encoder process will stop, pls check!”
> ![](/media/202209/image-479ca3d6ad4a42e5be9b3fdbfd061633.png)
> 说明 `input` 文件夹中的 `wav` 文件不是采样率为 `16000Hz` 的`单声道`文件，需要重新更改文件格式

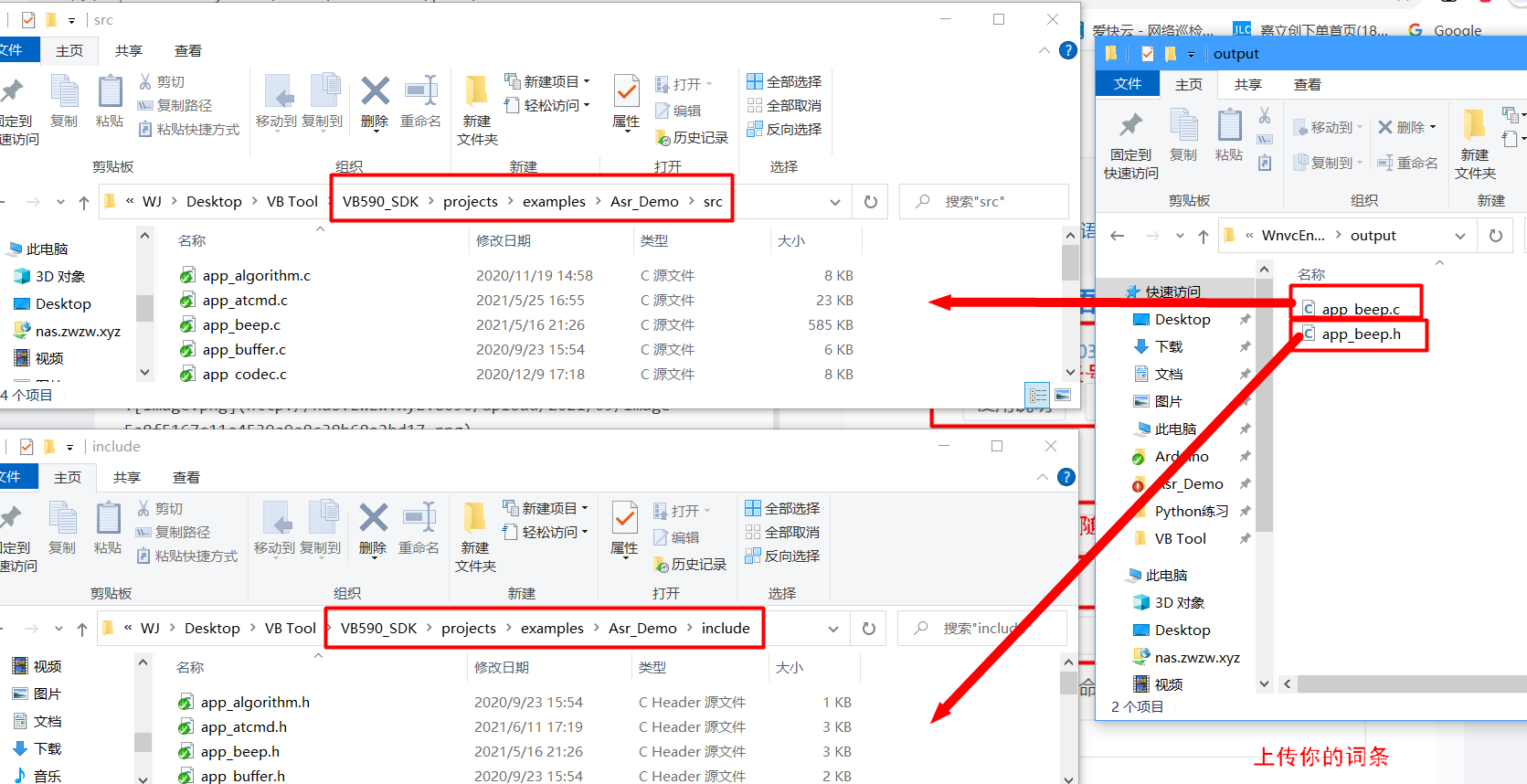

5. 复制语音文件
把 `app_beep.c` 复制到：`...\VB590_SDK\projects\examples\Asr_Demo\src\`
把 `app_beep.h` 复制到：`...\VB590_SDK\projects\examples\Asr_Demo\include\`
![](/media/202209/image-8a1d0eb4b00f4387b0c99b94dec24928.png)

#### 提示音对应关系

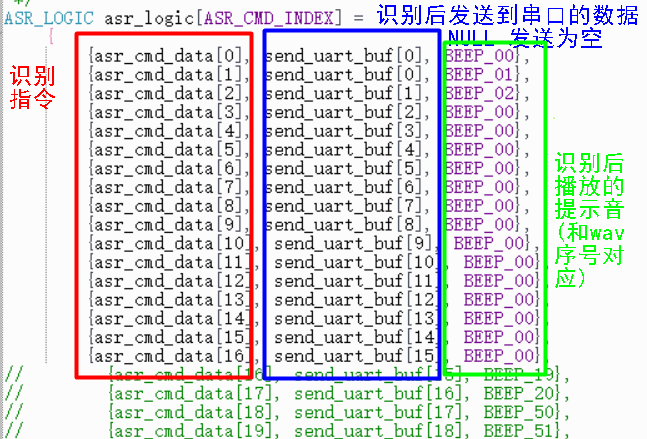

##### 关联识别指令-识别串口输出-识别提示音
`...\VB590_SDK\projects\examples\Asr_Demo\src\asr_config.c`

`ASR_LOGIC asr_logic[ASR_CMD_INDEX]`
![](/media/202209/image-2967428fbde943b4a35b1bf5a7b3d388.png)
> 不需要发送串口可以填写`NULL`
> 不需要提示音可以填写`0`或者`BEEP_000`
> 几个识别内容填写几段，多的可以禁用

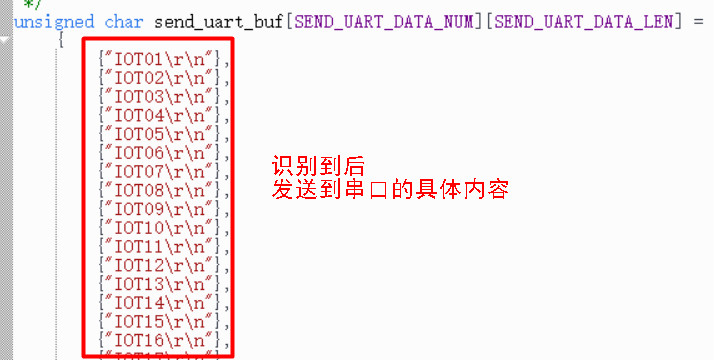

> `unsigned char send_uart_buf[SEND_UART_DATA_NUM][SEND_UART_DATA_LEN]`
> ![](/media/202209/image-3308d5115490420da40c7f288b5f7791.png)

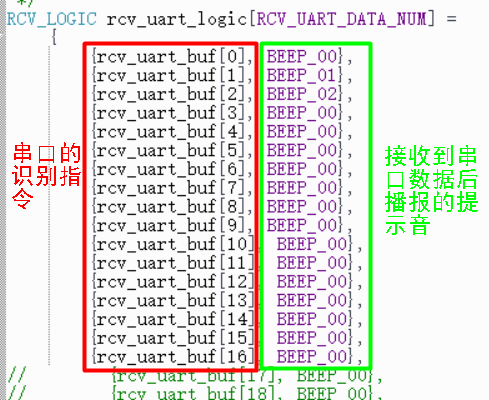

`RCV_LOGIC rcv_uart_logic[RCV_UART_DATA_NUM]`
![](/media/202209/image-ef5b15a474604c75beebd5b3894b7e52.png)

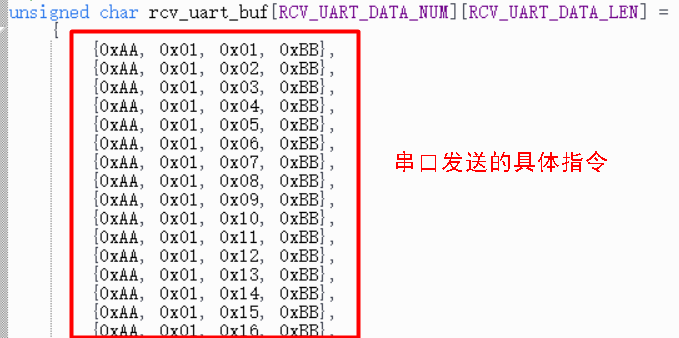

> `unsigned char rcv_uart_buf[RCV_UART_DATA_NUM][RCV_UART_DATA_LEN]`
> ![](/media/202209/image-ec8033c12e93492da683aca2f9143d03.png)

##### 其他提示音
`...\VB590_SDK\projects\examples\Asr_Demo\include\asr_config.h`
* `#define WELCOME_PLAY` 开机提示音
* `#define WAKEDOWN_PLAY` 提出唤醒提示音
* `#define VOICE_POWER_FLAG_PLAY` 关闭语音识别后识别到其他指令，进行的提醒(提醒打开语音识别)

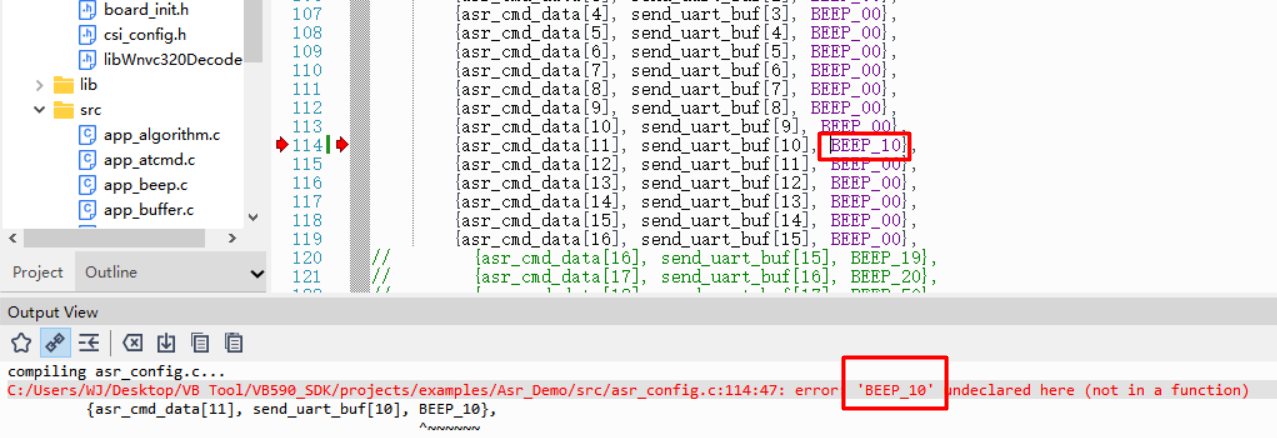

##### 提示音编译出错
不能填写未添加的语言，填写不存在的语音后编译会报错
![](/media/202209/image-f28d222de52744559c7049a800257268.png)

### 编译工程

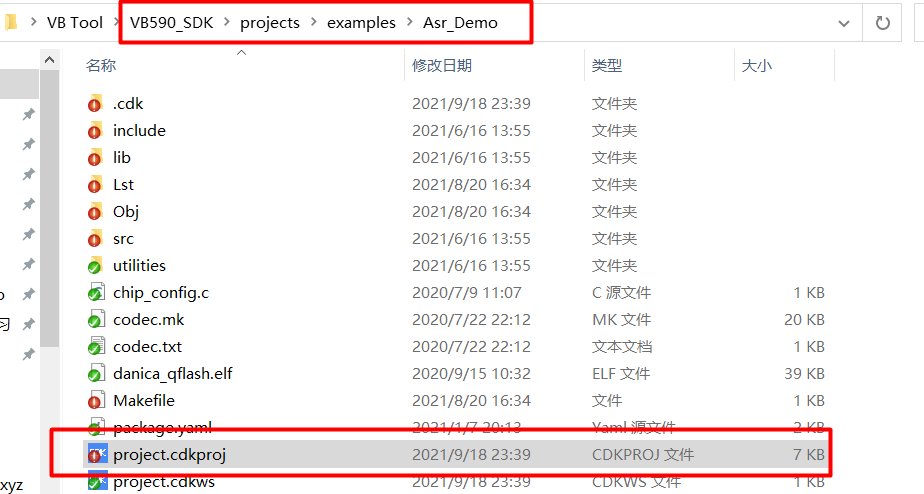

回到工程目录`...\VB590_SDK\projects\examples\Asr_Demo\`，双击打开工程文件
![](/media/202209/image-dec7044e14da446c86bdb006ae1b7047.png)

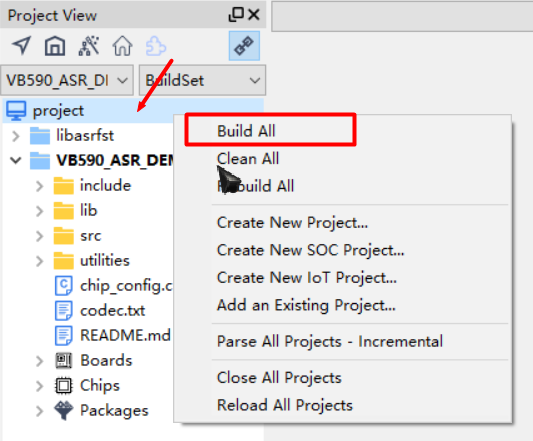

右击工程，全部编译
![](/media/202209/image-f01644652d454cc4b9376edec1d803fe.png)
编译成功，将生成可烧录固件 `?????.elf`，一般为`项目名称.elf`
路径为： `...\VB590_SDK\projects\examples\Asr_Demo\Obj\`
![](/media/202209/image-05a49294dc28451cb4ec9dc60af13afc.png)

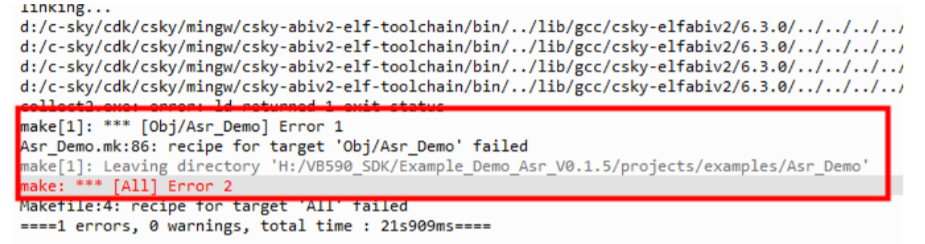

> 复制语音文件后可能出现问题。如下：
> ![image](/media/202209/image-fc9c3e144cad4cffb7f13fe2dfdf6b14.png)

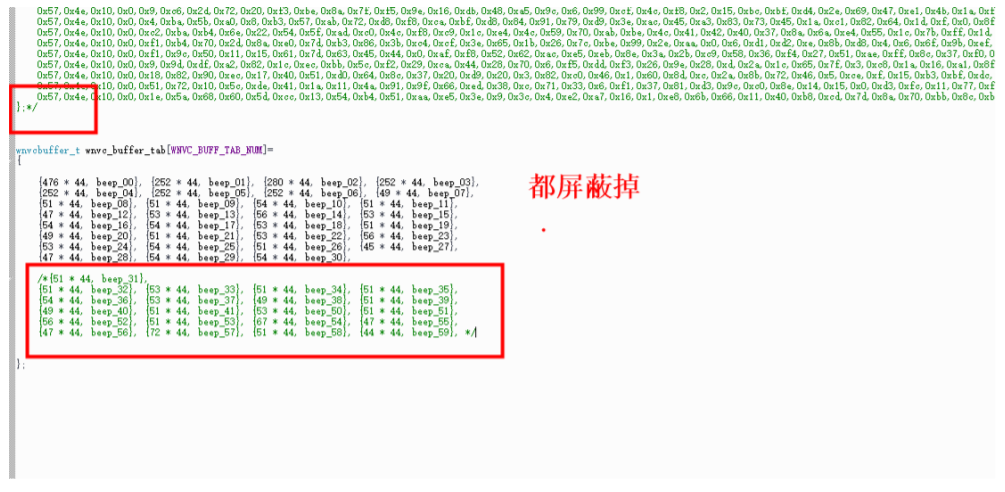

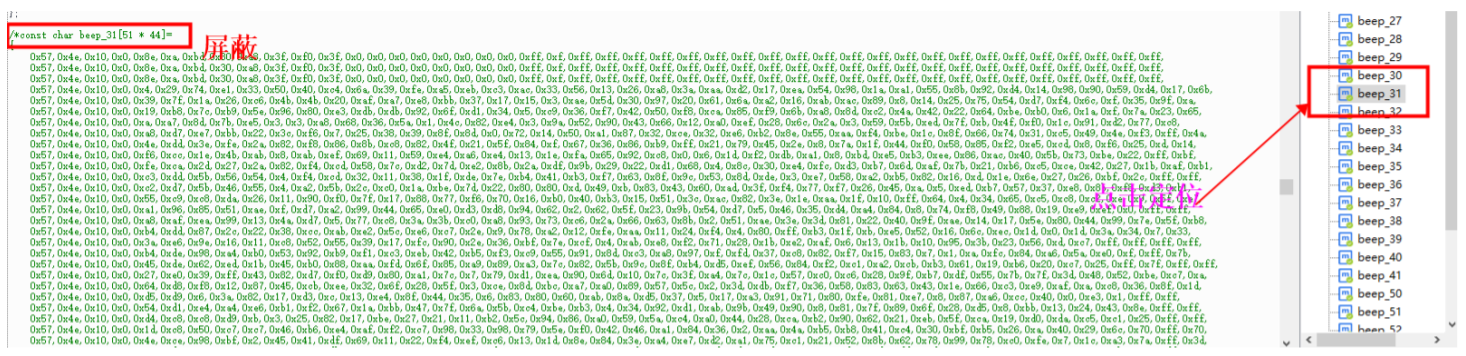

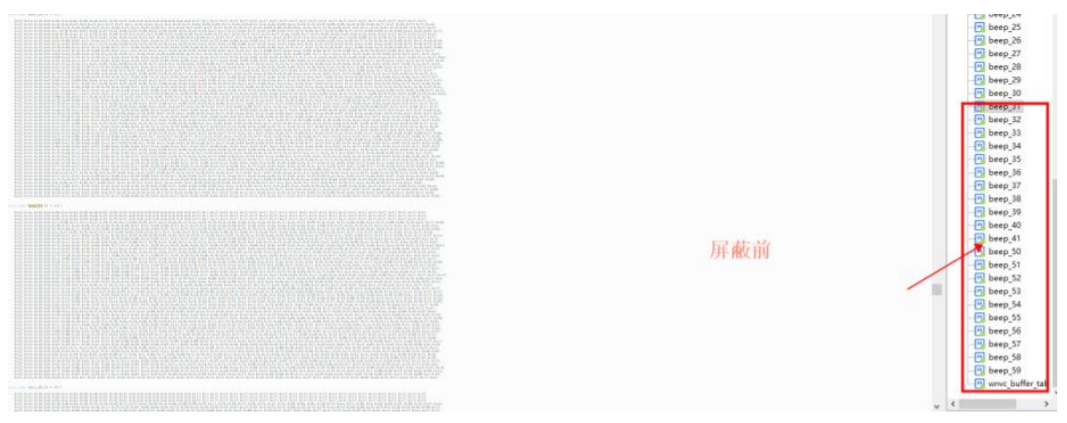

> 那是因为语音数组占内存空间太大了，VB059 的 flash 装不下，解决办法：在 CDK 中打开app_deep.c 文件，把一些不要的提示音数组给屏蔽掉就行了
> ![](/media/202209/image-3d4c589d0abc46b5b0c6eaa9d784d0bb.png)
> ![](/media/202209/image-26098950af3e459783005572adb20dbb.png)
> ![](/media/202209/image-2b52771237fe486481864cd1d77d344e.png)
> 屏蔽之后，这些数据不占内存，就可以编译通过了

### 烧录固件
#### 烧录器驱动
![](/media/202209/image-6443412b934e4d55b446e9987385704c.png)

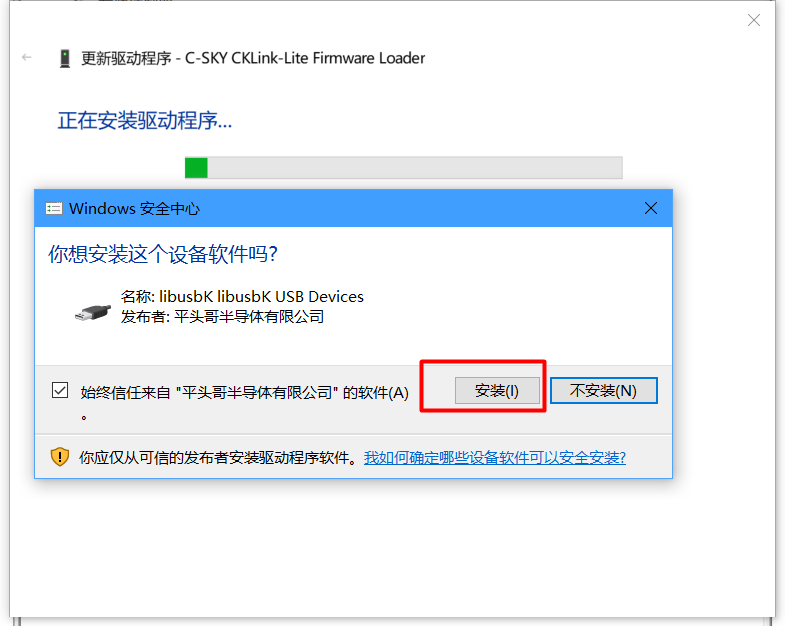

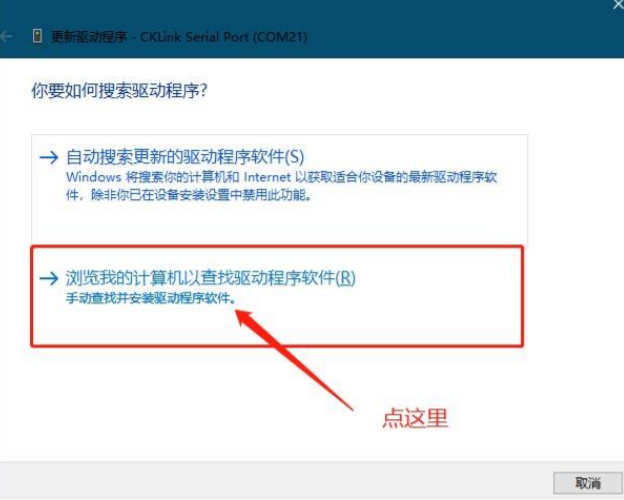

我的电脑->设备管理器，找到未识别设备，右键单击更新驱动->选择浏览我的
计算机以查找驱动程序软件->指定目录安装：VB590 开发资料
`\**FlashProgrammer**\Tools\cklink_dirvers`
![](/media/202209/image-61cdc4f8cb8843b6a00ebd72738eed8c.png)
![](/media/202209/image-c7335866221a4697918d45677cb7d10d.png)

#### 硬件接线

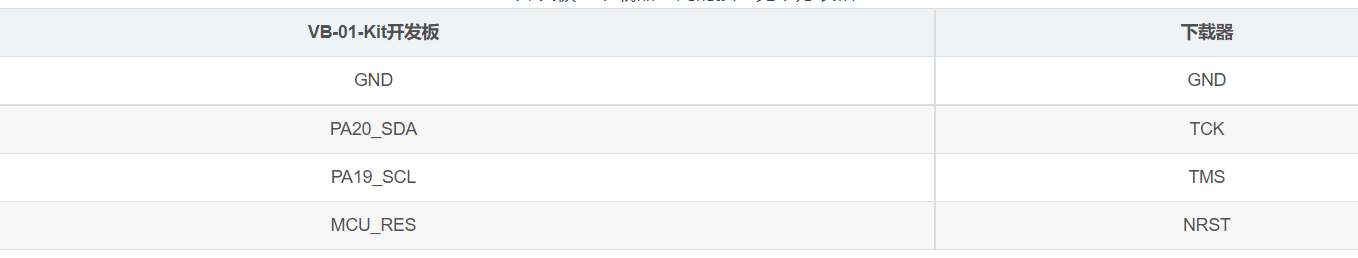

1. 开发板连接
![](/media/202209/image-01030854f55d46618027d8d863e1f175.png)
2. 核心板连接(注意共地)
![](/media/202209/image-20c6579507c446499ca13b45aeae9bae.png)

#### 烧录

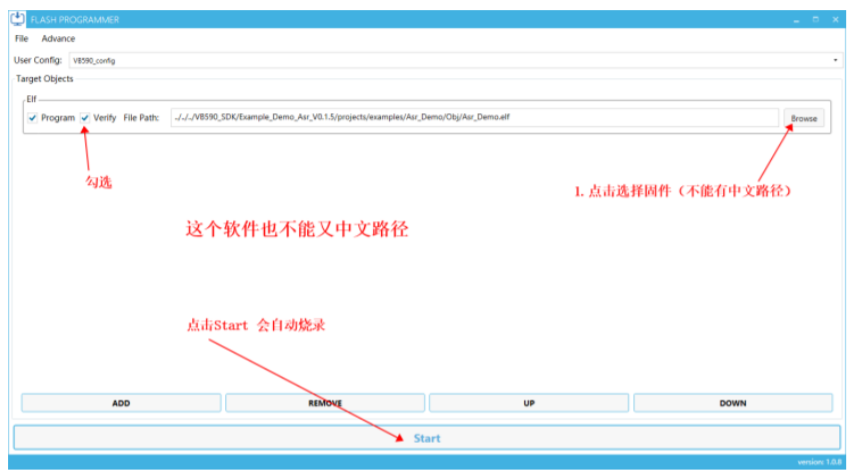

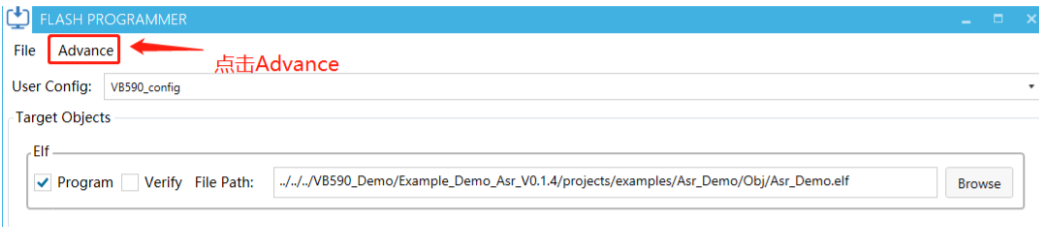

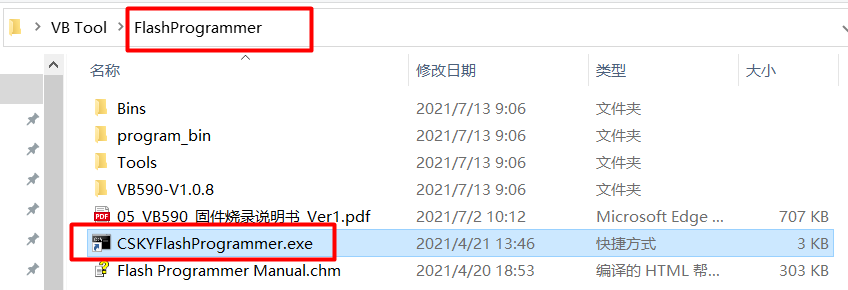

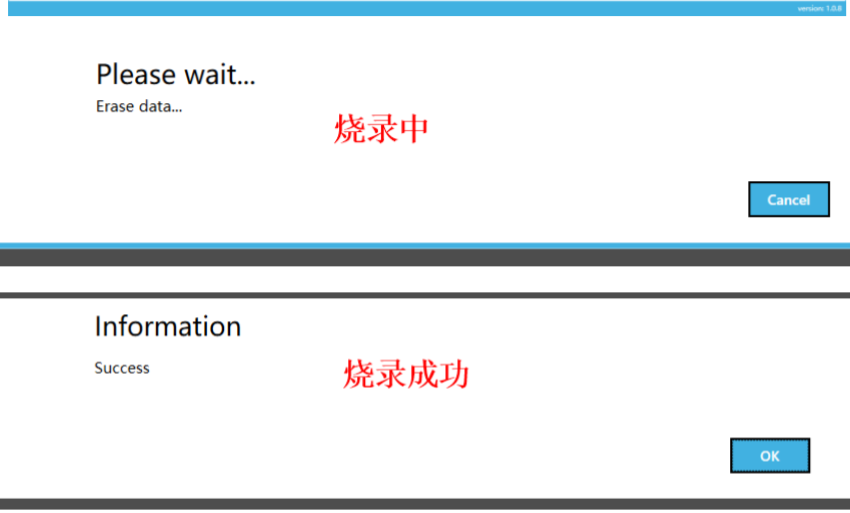

打开`CSKYFlashProgrammer.exe`
![](/media/202209/image-ee4a53d9a6404d9cb55631e53c4112cd.png)
![](/media/202209/image-4be79cd8d28d4ca7824ef2a6f5f1daf1.png)
![](/media/202209/image-10431aad85524bbda8015699579da49d.png)
> ![](/media/202209/image-262de752fcb24f078b56a4b4599d21ab.png)
> ![](/media/202209/image-3fa0d897d1884eecbd987f4e44d7e26e.png)
> ![](/media/202209/image-eb9f23571f8741179c1fb88ed7af4667.png)

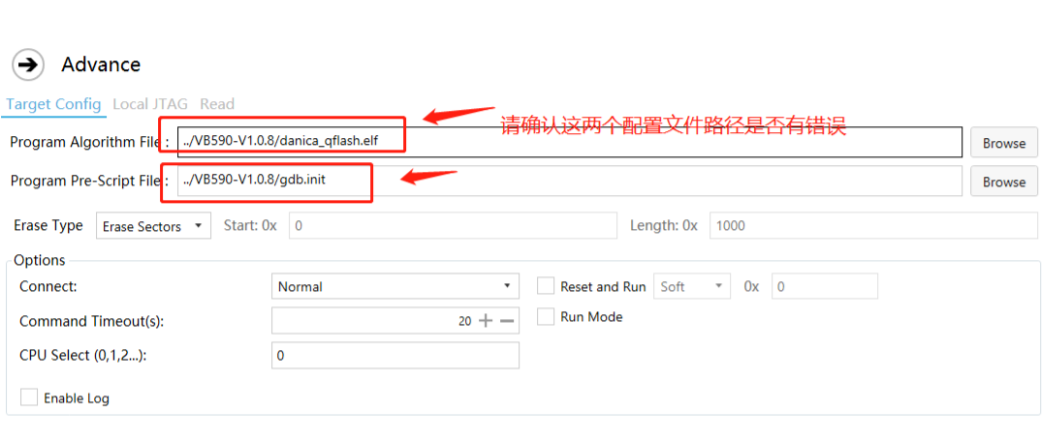

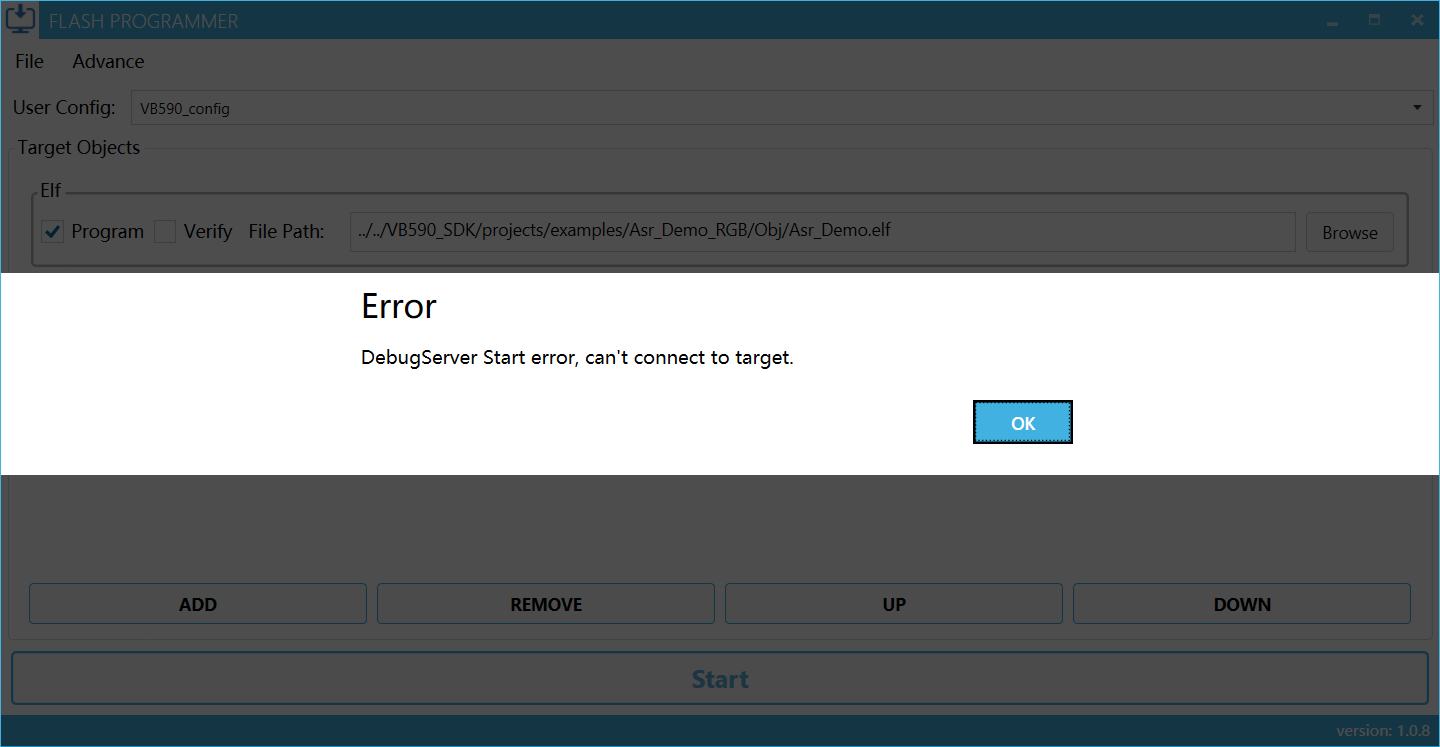

> 如果软件不可用，把`danica_qflash.elf`文件放到`...\FlashProgrammer\VB590-V1.0.8\`下
`量产的话重复这一步骤即可`

### 其他配置
#### 串口控制播放提示音

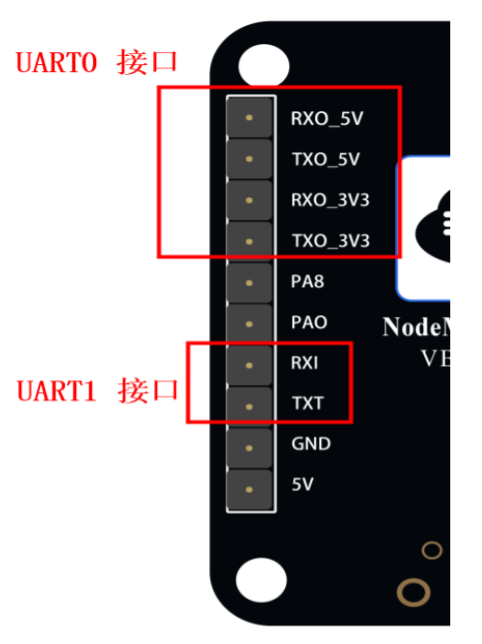

我所拿到手的 Demo 中，只能用 UART1 去控制提示音（出厂固件不会有这个问题），但是在使用USB 供电的时候就无法使用 UART1，这时，就要使用 UART0 去控制，而且 VB 模块的串口输出也是从UART0 进行输出，这时就需要去添加串口数据的来源
![](/media/202209/image-d70807ab8be64568acf0674d6c82975b.png)

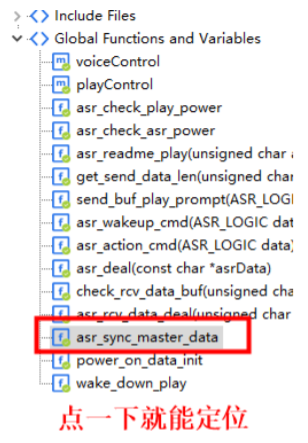

1. 在 CDK 中打开`asr_event.c`，定位到`asr_sync_master_data`
![](/media/202209/image-2ebd91cb1c664a1ebbcc5b1dcb027957.png)
2. 复制`asr_rcv_data_deal(pbyte, bufLen);`粘贴到这个函数的结尾，如图：
![](/media/202209/image-af30c1b1367d44d997ff627cee22b447.png)

#### 唤醒时间设置
`...\VB590_SDK\projects\examples\Asr_Demo\include\asr_config.h`
`#define VOICE_WAKE_TIMES`

#### 串口设置
`...\VB590_SDK\projects\examples\Asr_Demo\include\asr_config.h`

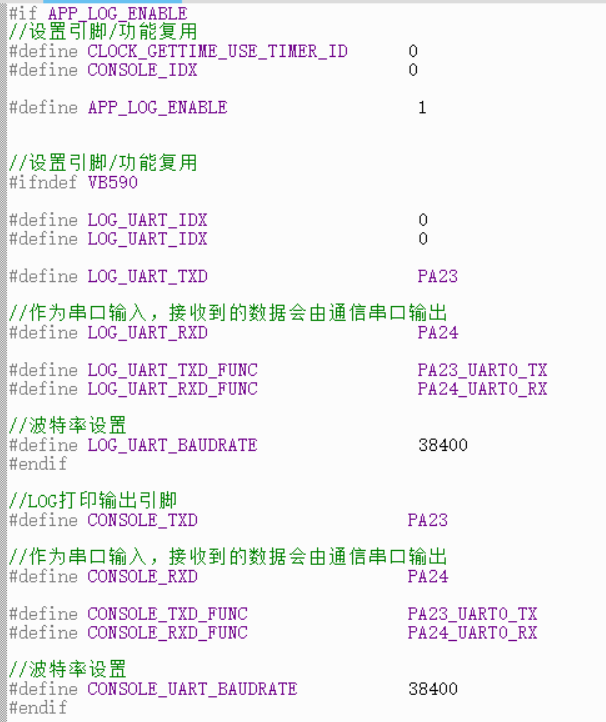

* UART0的相关设置
![](/media/202209/image-ac7889c1265343ef816e30d8c86e3cea.png)

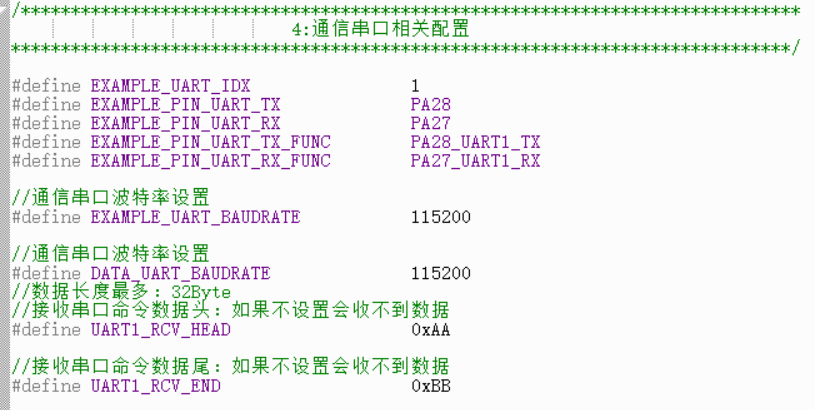

* UART1的相关设置
![](/media/202209/image-54f71c52ad2a42a483ae94473cf3001e.png)

#### 串口数据
`...\VB590_SDK\projects\examples\Asr_Demo\src\asr_config.c`

##### 串口发送

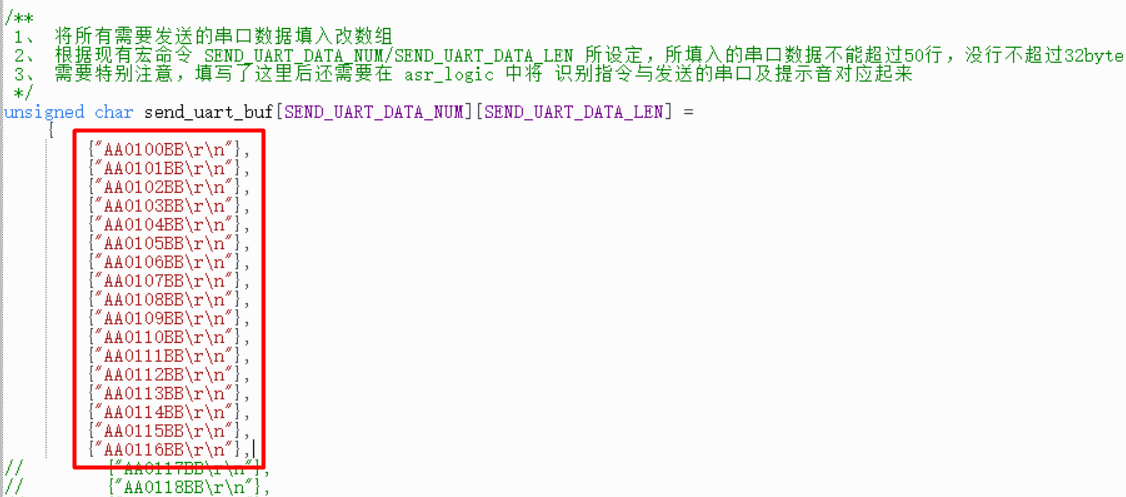

`unsigned char send_uart_buf[SEND_UART_DATA_NUM][SEND_UART_DATA_LEN]`
![](/media/202209/image-b980afdc2012499083aa4123cf736236.png)
识别到后会往串口中发送的内容，每行对应一个唤醒词，依次排序
如无特殊需求，默认即可

##### 串口接收

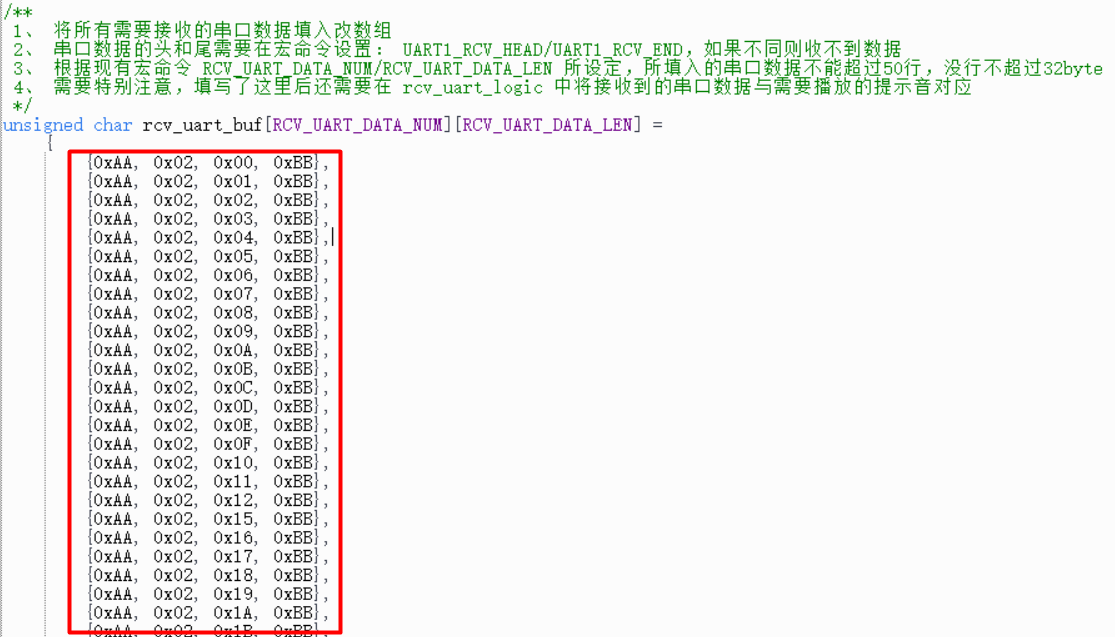

`unsigned char rcv_uart_buf[RCV_UART_DATA_NUM][RCV_UART_DATA_LEN]`
![](/media/202209/image-1b6c9c8938c24d848597d252e0d0f088.png)
串口接收到的触发指令，每个对应一个唤醒词，依次排序
如无特殊需求，默认即可
