RTL9210/RTL9210B

RTL9210(A) 支持 NVME，RTL9210B 支持 NGFF(SATA)/NVME

固件下载地址：https://www.station-drivers.com/index.php/fr-ca/component/remository/Drivers/Realtek/NVMe-USB-3.1

烧录软件会检测配置文件名称，会检测关键字，没有的话无法加载，可以参考下面进行命名
RTL9210 配置文件命名为:`RTL9210_DIY.cfg`
RTL9210B 配置文件命名为:`RTL9210B_CG_DIY.cfg`
```sql
; 注意，RTL9210和RTL9210B可以自动检查，但是配置文件需要有相应关键字
; RTL9210配置文件名称如:RTL9210_DIY.cfg
; RTL9210B配置文件名称如:RTL9210B_CG_DIY.cfg

;=================FW Configure 固件配置=================
; 保持不变
U2PHY = 02 f4 9b e0 e1
U3PHY = 02 d4 09 00 d5 00 80

; 4位16进制,可以任意更改
VID = 0x666
PID = 0x233

;=================硬盘信息=================
; 制造商
MANUFACTURE = "ZWZW"
; SCSI 中显示的制造商
SCSI_VENDOR = "ZWZW"
; 产品型号
PRODUCT = "ZWZW's Disk"
; SCSI 中显示的产品型号
SCSI_PRODUCT = "ZWZW's Disk"
; 12位编码,每次烧录完成后会自动+1
SERIAL = "773203918001"

; Compact Flash Express(CFE接口模式)标准的兼容性设置(移动硬盘不支持)
CFEXPRESS = 0x0
; 硬盘热插拔支持
DISK_HOTPLUG = 0x0

;=================电源相关=================
PINMUX1 = 0x70000
PINMUX2 = 0x0
; U2模式最大功率
U2_MAXPWR = 0xfa
; U3模式最大功率
U3_MAXPWR = 0x70
; 活动电源管理,0x0自动休眠,0x1始终保持高功率;WinToGo为0x1,存储为0x0
ASPMDIS = 0x1
; 启用或禁用U1U2-USB 3.0链路电源管理-请参阅 [Microsoft文档](http://club.liangchanba.com/thread-1391-1-1.html)
EN_U1U2 = 0x0
; 开启不间断供电(0x0关闭,0x1开启)如果是WTG或者带风扇RGB建议开启
EN_UPS = 0x1
; PD供电,0x00关闭,0x01开启;WTG一定要关闭,否则可能导致加电速度慢引导时找不到硬盘
PD = 0x0
; 是否有风扇,0x0关闭,0x1开启
FAN = 0x0

; 空闲时间将禁用磁盘电源(单位min,不休眠填写“;”或是禁用)
DISK_IPS_THRES = ;
; 空闲时间,直到禁用pcie电源\睡眠时间设置(0x00 0分钟;0x01 1分钟;0x0A 10分钟;0x1E 30分钟;0x3C 60分钟)
PCIE_PWRCUT_THRES = 0x0A

;=================LED 配置=================
; LED指示灯,0x0禁用,0x1/0x2/0x3(配置几个ICY BOX设备)
LED = 0x1
; 定制LED样式
CUSTOMIZED_LED = 01 01
; 挂起LED熄灭
SUSPEND_LED_OFF = 0x0
; LED灯一直亮,工作时会闪烁,而不是不用时不亮
RM_INTERNAL_RD = 0x1

;=================其他配置=================
; Windows可以看到没有硬盘的硬盘盒情况,0x00关闭,0x01开启,适合固件更新
DIS_SHOW_EMPTY_DISK = 0x1
; UART串口 DEBUG PIN码
;UART_DBG_PIN = 5

;=================Tool Configure 工具配置=================
;DISCONN_FORCE_USB2 = n
; 格式化磁盘
FORMAT_DISK = n
;INC_SERIAL = y

; 引导类型: GPT, MBR
PARTITION = "GPT"
; 硬盘格式: NTFS, exFAT
FORMAT = "NTFS"
; 卷标签名称
LABEL = "ZWZW's mobile hard disk"
```

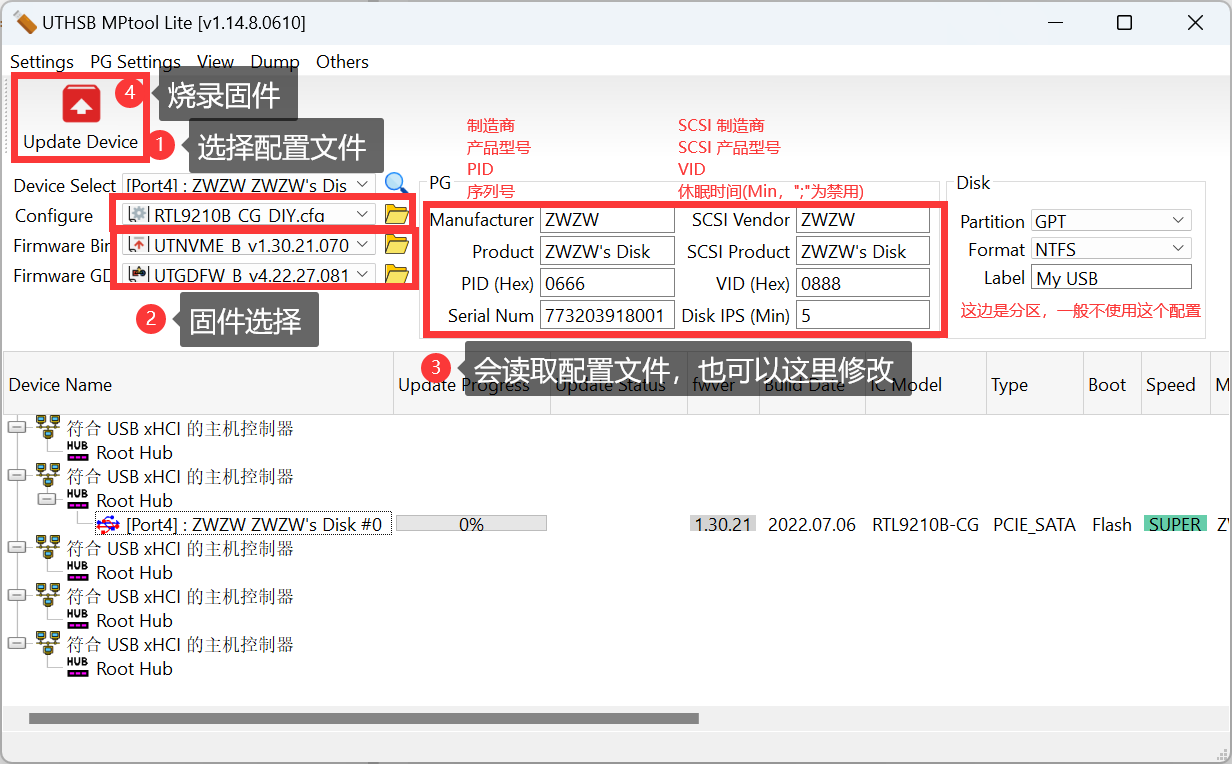

![](/media/202302/2023-02-08_121205_3326100.3129369855834342.png)
如果烧录失败，可以尝试使用 `UTHSB_MPtool_Lite_Mini` 版的

## 升级不格式化

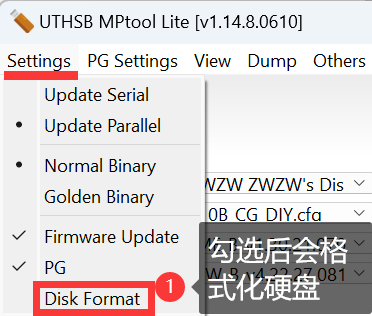

![](/media/202302/2023-02-08_121258_3651280.15662616780932492.png)
根据勾选刷入对应,Firmware Update更新固件；PG硬盘信息；Disk Format分区

## 掉固件
免Flash烧录工具:
拆除硬盘，短接 Flash芯片 1、8脚上电10秒清除固件，然后重新烧录固件

## 密码
如果提示密码试试 `realtek`
