客制化键盘

## 设计键盘布局
[键盘布局编辑器](http://www.keyboard-layout-editor.com/)
![](/media/202208/image-c5409cf637d94951ac43102caf0694c3.png)

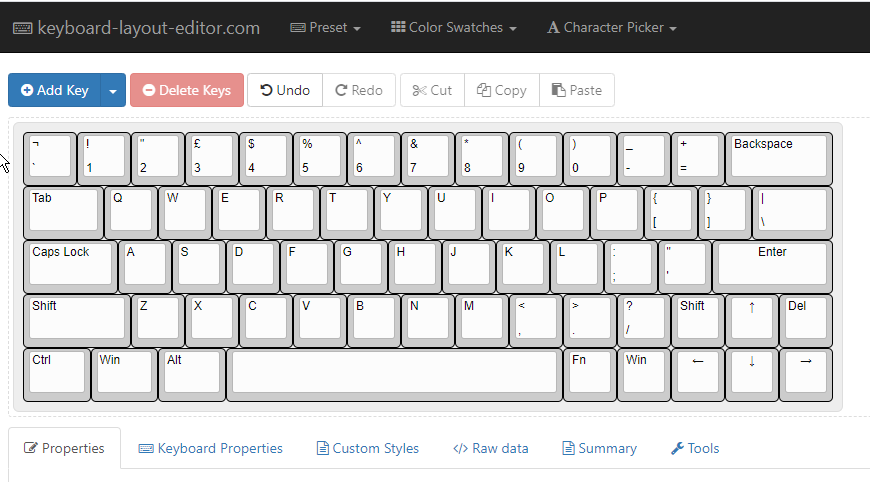

设计好自己键盘布局

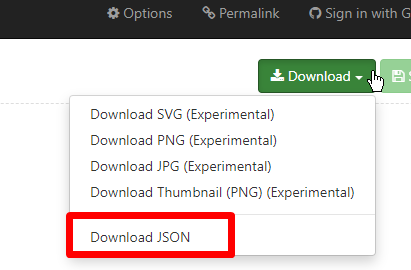

![](/media/202208/image-63ea10c1b9fb43cbbf4c012d18aa99fa.png)
备份JSON文件，方便以后修改
![](/media/202208/image-938ab004590240aaa617e35c36aaa695.png)

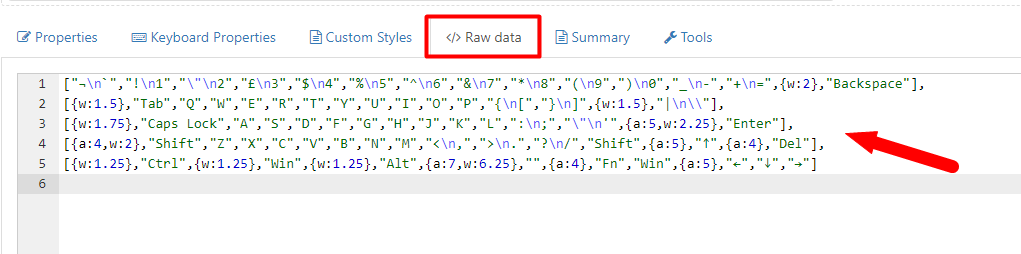

复制 Raw data 的数据

## 设计接线矩阵
[键盘固件生成器](https://kbfirmware.com/)

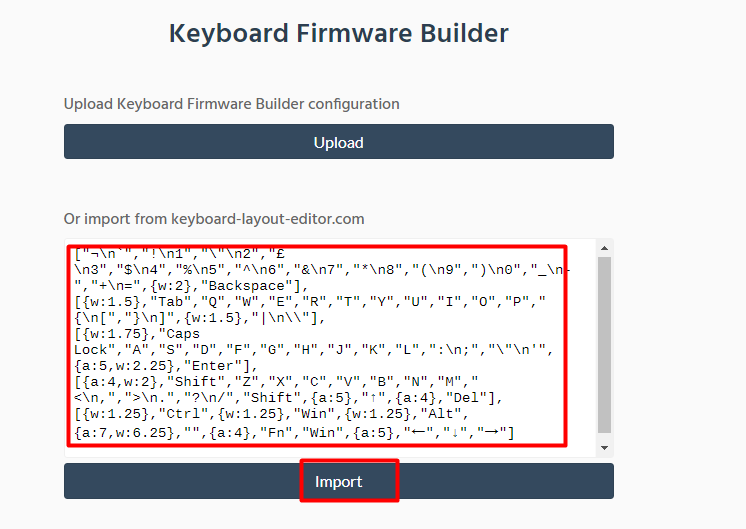

![](/media/202208/image-ea46a71544614d46893ff00782725900.png)
之前复制的 Raw data 数据粘贴到这

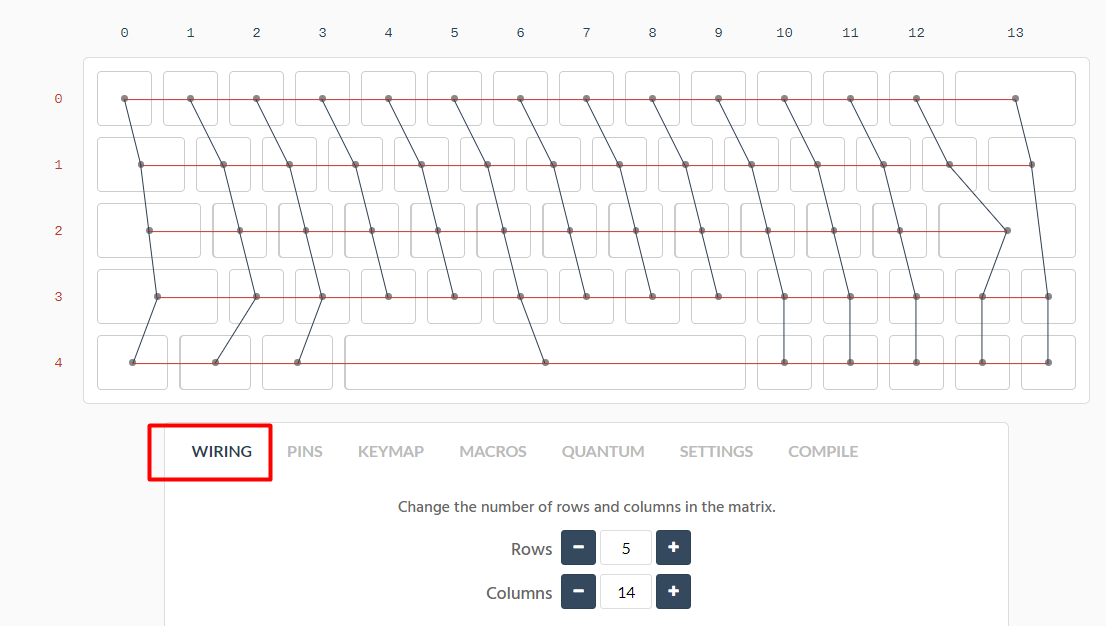

![](/media/202208/image-04387b3751b7447eba5cfacc8aa2b7a9.png)
在这栏目中编辑键盘接线矩阵.

然后根据这个接线矩阵进行制作PCB

## 自制PCB
[最小32U4原理图](https://lceda.cn/xuexuedan/32u4-zui-xiao-ji-tong)
[左移64RGB键盘](https://lceda.cn/lkaill/64rgb_2812)
可以看到最小32U4原理图和64键盘来设计自己的PCB

## 安装键盘
[各类常规定位板](https://lceda.cn/z8806c/gh60-ding-wei-ban)
[在线设计定位板](http://builder.swillkb.com/)
1.5MM~1.6MM的厚度就行

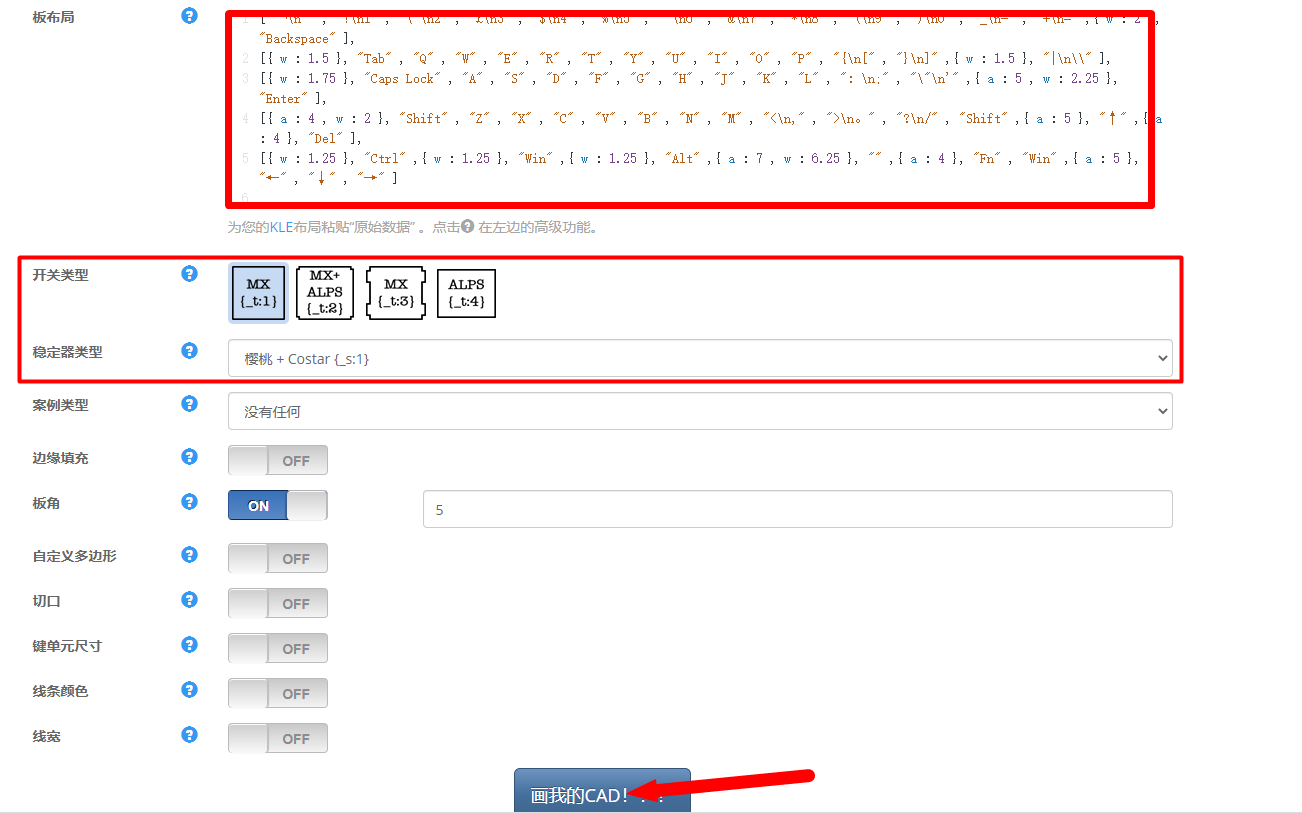

![](/media/202208/image-99244ca8d6ad4716bdc1dbe31d789306.png)
粘贴Raw data 数据，选择你的轴孔和卫星轴样式，生成你的定位板图纸

## 固件设置引脚定义
![](/media/202208/image-181e6fdb34b24f1688e29f6ccdba3065.png)
根据设计的PCB修改纵横引脚定义
![](/media/202208/image-afa09d0725284e0e82b6b43f2e94f147.png)

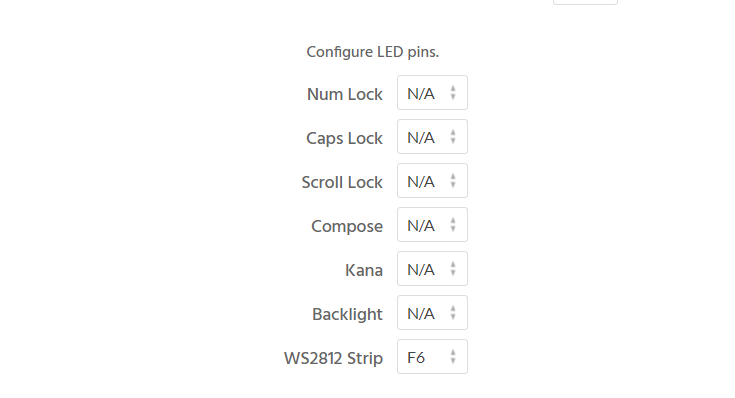

下面还有设置灯的
![](/media/202208/image-543bf48fbd0d411386f608ba7af846ba.png)
如果使用了WS2812可在这里设置灯珠数和背光等级
还可以在这导出配置，方便后期修改

## 修改按键

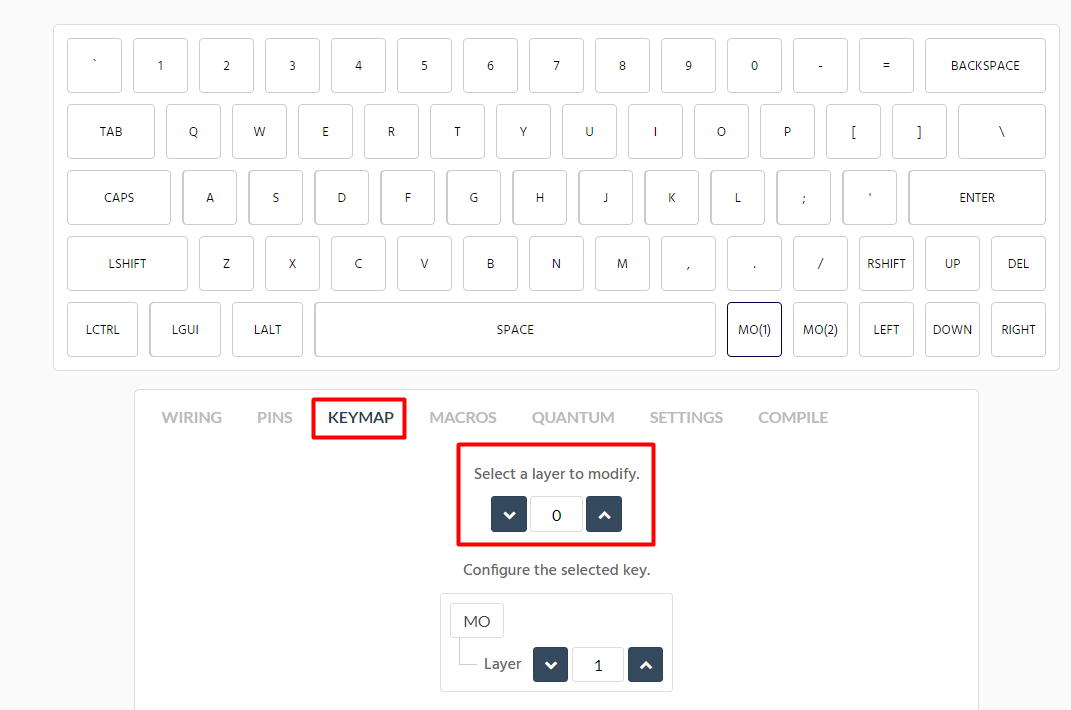

![](/media/202208/image-bbb810d86fc14d3f875f1f2113346abf.png)
在键盘中有层这个概念，其实也是类似于FN这种多功能按键，让一个键拥有多种功能，每个层都可以对应一种功能
默认为0层，也是最基础层

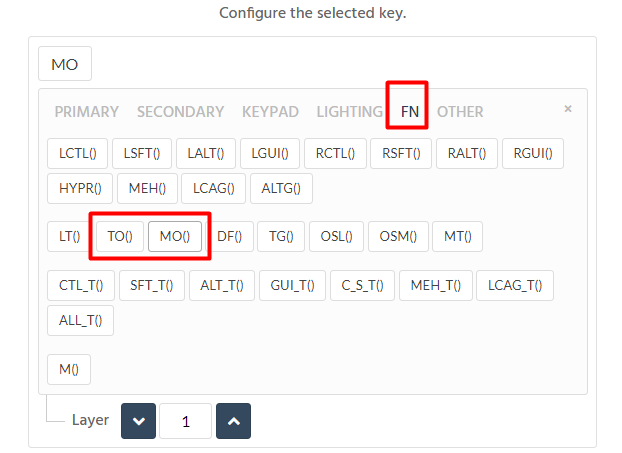

![](/media/202208/image-c0d4abd868f84751a2e3b8a053c92024.png)
在特殊操作键中有可以设置切换层，常用的有TO()和MO()，TO()为直接切换到对应层，MO()为按下时切换到对应层松开会到当前层(类似于FN就这样)
![](/media/202208/image-514ea0eb2bc24b66baf29c9f003ddc71.png)

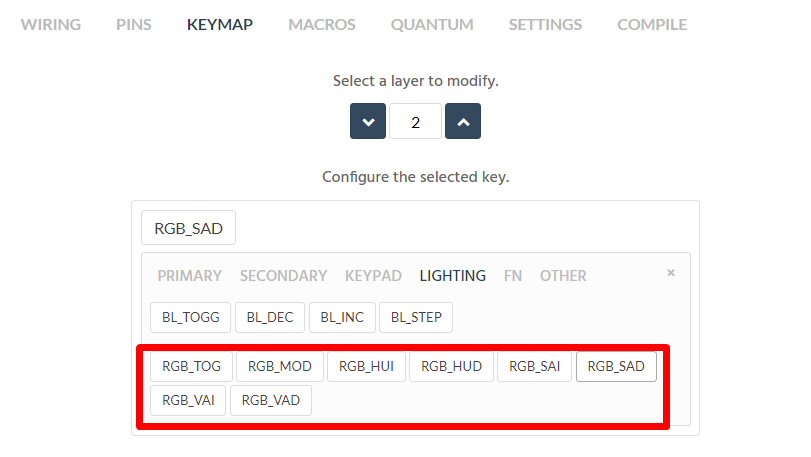

RGB灯下面这些是调节的，和常规机械键盘一样，可以调节灯效颜色亮度...
还可以设置多媒体按键

## 新32U4烧写bootloader
一般新的需要烧写，要是从Arduino Leonardo这类开发板上拆下来的，可以跳过这步

![](/media/202208/image-e70ea483aba64875b27baf0293648bcc.png)

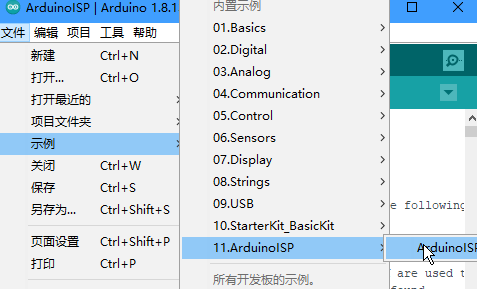

跟常规的Arduino烧写bootloader一样，可以使用多余的arduino烧录ArduinoISP程序
![](/media/202208/image-46ad376959b1430b8706453c196eeac1.png)

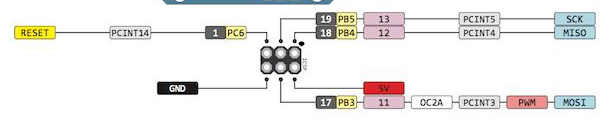

连接ICSP，注意，32U4的REST引脚连接烧录器arduino的D10硬脚，其他的对应连接

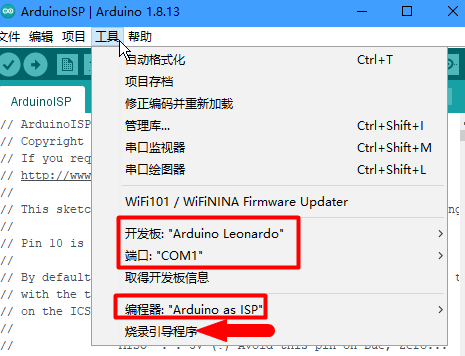

![](/media/202208/image-58177841a97843b98d5b9241364ae496.png)
1. 选择开发板类型Arduino Leonardo(目标板类型)
2. COM口选择作为烧录器Arduino的口
3. 编译器选择Arduino as ISP
4. 点击烧录引导程序
等待烧录完成bootloader就烧写成功了

## 烧写固件
![](/media/202208/image-395f7c849e3d42569ece088251598c25.png)

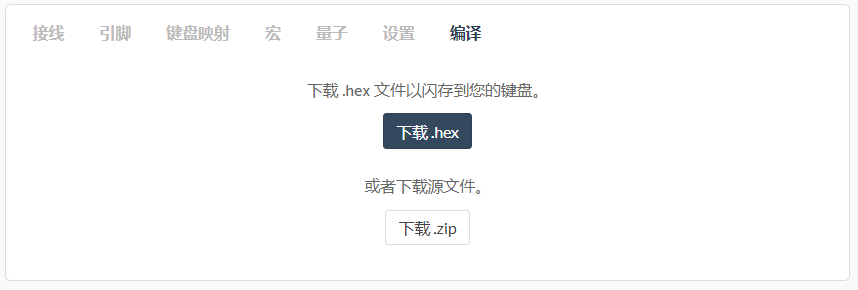

键盘固件生成器中配置好了可以直接导出.hex固件
> 这个在线配置的固件相对功能简单，需要更多高级功能可以使用[QMK量子键盘](https://docs.qmk.fm/#/)配置

下载[量子工具箱——Github](https://github.com/qmk/qmk_toolbox)

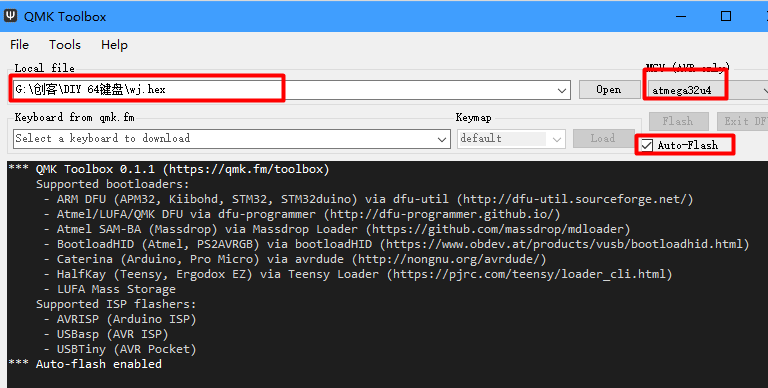

![](/media/202208/image-c0eacffa46d54aceaa24f94dbf9aba90.png)
第一次运行的时候会提醒安装驱动，全部允许就行
选择.hex的键盘固件，选择MCU型号，开启Auto-Flash自动刷写固件

键盘通过USB线连接电脑，短接RST和GND，进行重启，随后会自动进行烧写固件
> 重新插线不会进行烧写，烧写过按键复位的也不会烧写，必须使用RST复位

到此基础的客制化键盘已经完成，更加高级的功能可以自行研究[QMK量子键盘](https://docs.qmk.fm/#/)
