STM32

**相关链接**
[STM32duino-bootloader](https://github.com/rogerclarkmelbourne/STM32duino-bootloader/tree/master/binaries)
[flash_loader(烧录工具)](http://www.st.com/en/development-tools/flasher-stm32.html)
> 相关文件：`...\共享盘\创客\开发板\STM32`

![](/media/202208/2022-08-08_213321_640311.png)

## STM32F103 刷 Arduino bootloader
这里使用的是 [STM32duino-bootloader](https://github.com/rogerclarkmelbourne/STM32duino-bootloader) + [STM32duino](http://dan.drown.org/stm32duino/package_STM32duino_index.json) 的方案，还有很多其他版本

### Arduino IDE 添加开发板
附加开发板地址：http://dan.drown.org/stm32duino/package_STM32duino_index.json
工具——开发板——开发板管理器——搜索`STM32`进行安装
> 手动安装放置在 `...\arduino\portable\packages` 下

### STM32接线

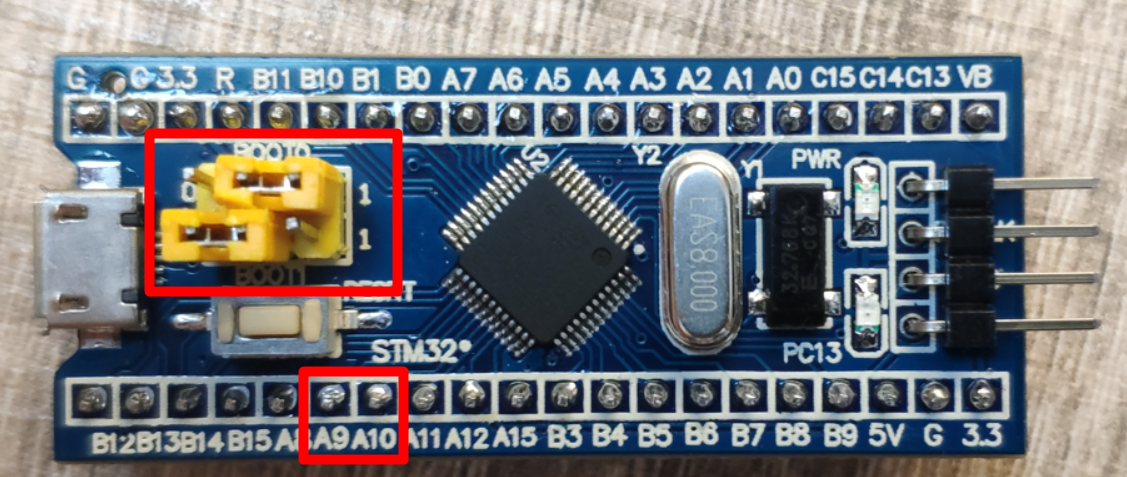

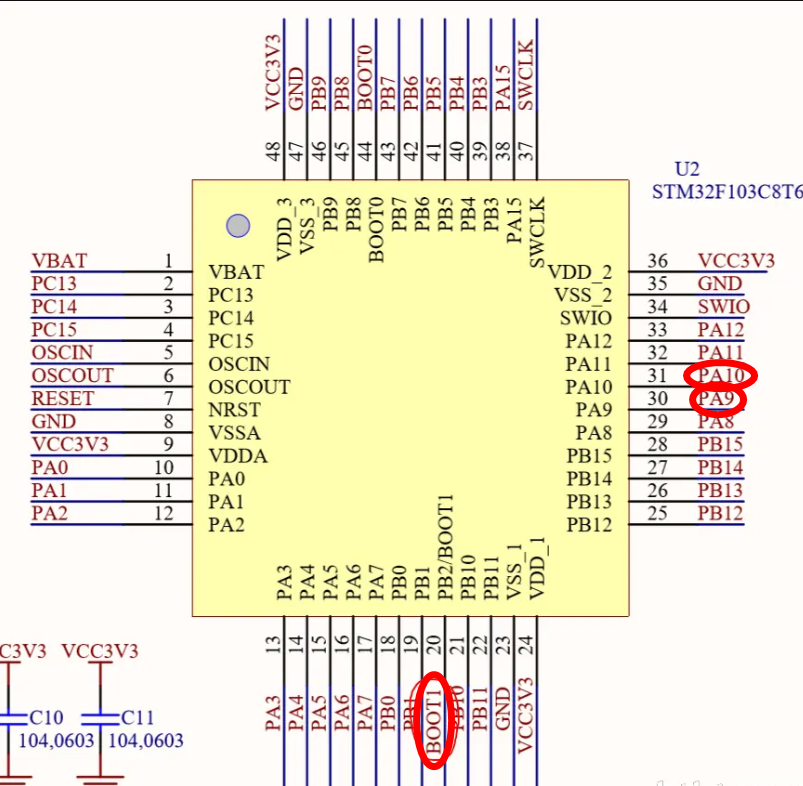

boot设置，将 `boot0` 跳线帽改为 `1`(默认boot0和boot1跳线帽均为0)

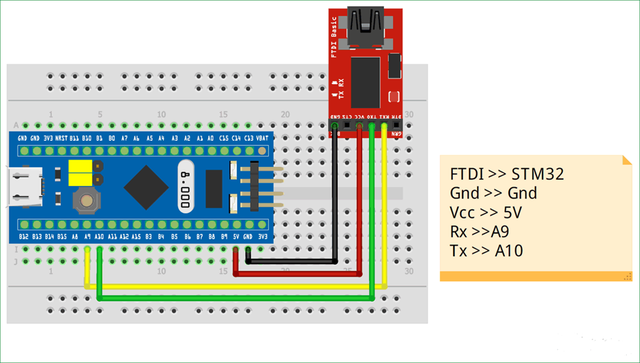

连接TTL，TTL的`TX接PA10`，`RX接PA9`，正负极也都接上
![](/media/202208/2022-08-08_212723_081270.png)
![](/media/202208/2022-08-08_213415_050108.png)
![](/media/202208/2022-08-08_213047_186354.png)

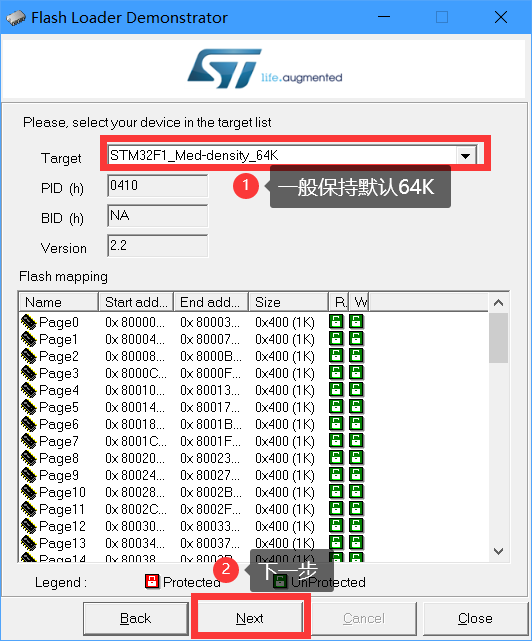

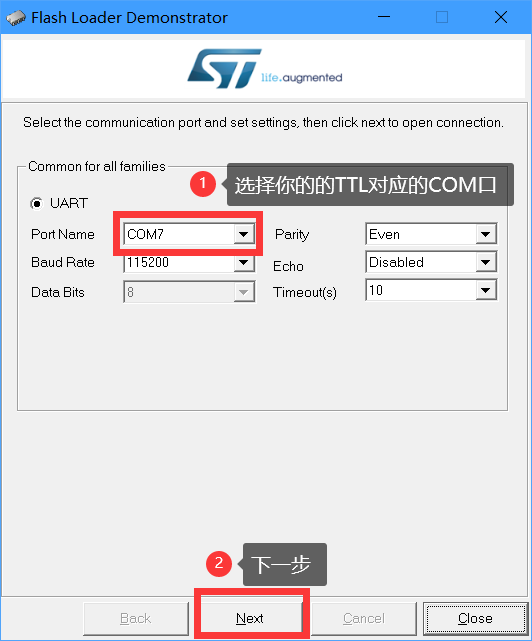

### Flash_loader 使用
![](/media/202208/2022-08-08_213941_994659.png)

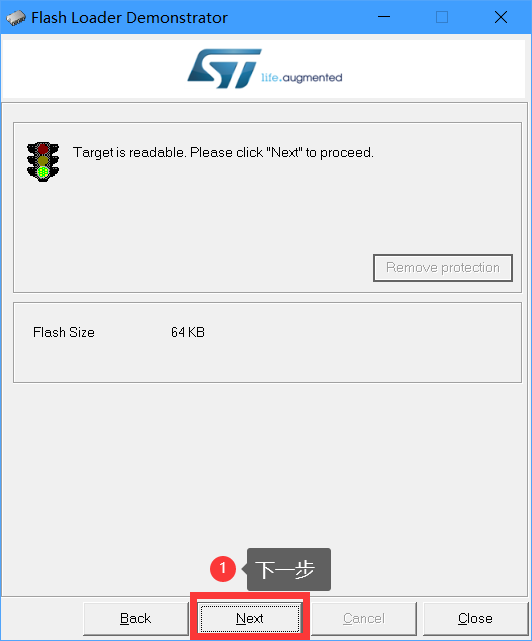

如果下一步报错，检查跳线帽和接线是否正确，并且尝试复位后重试
![](/media/202208/2022-08-08_214229_690371.png)
![](/media/202208/2022-08-08_214326_630888.png)
![](/media/202208/2022-08-08_214415_128500.png)

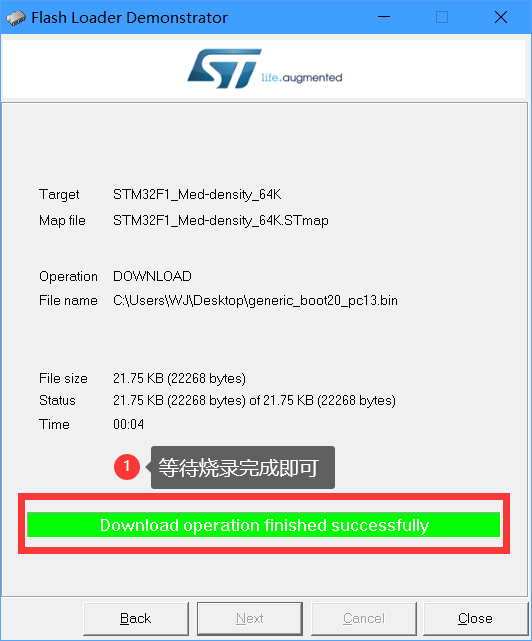

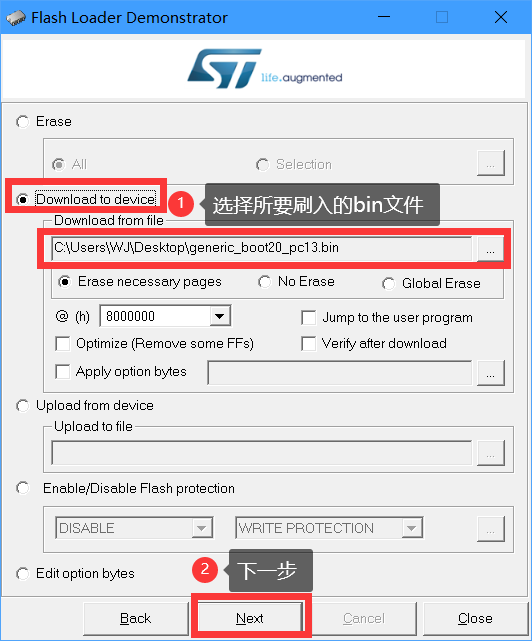

bootloader 文件根据主板自行选择，图片这种比较常见的为 `generic_boot20_pc13.bin`
![](/media/202208/2022-08-08_214602_388765.png)
跳线帽还原(boot0和boot1跳线帽均为0)，至此，就可以正常使用了

### Arduino for STM32
正常编写程序

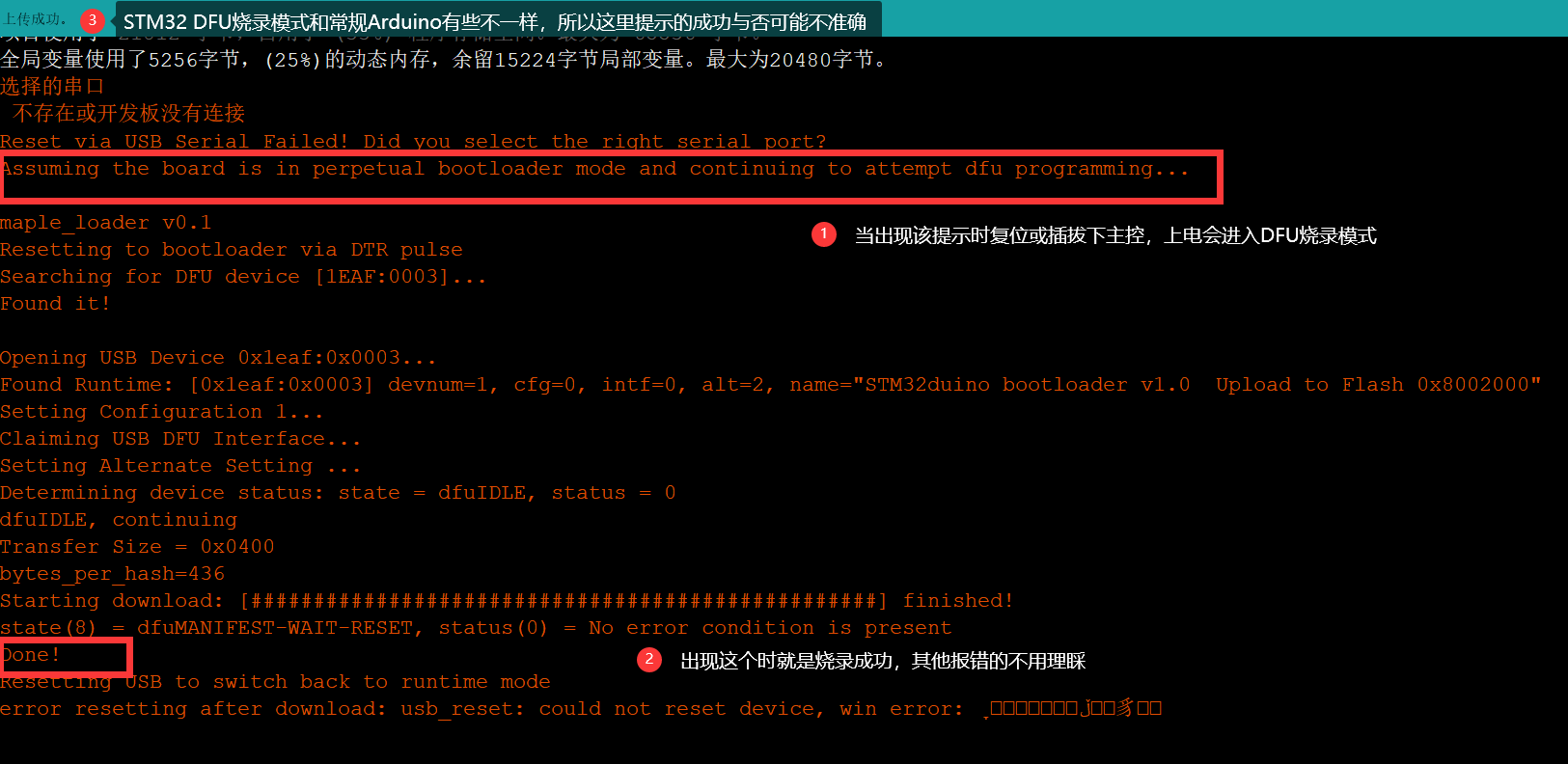

烧录时选择的COM口并不重要(甚至可以不用选任何口)，DFU 模式自动识别
STM32 烧录需要进入 DFU 模式，所以需要手动重启或是重新插拔一下
![](/media/202208/2022-08-08_215954_415659.png)
